Радиальные игольчатые подшипники с цилиндрическими игольчатыми роликами воспринимают радиальную нагрузку, гораздо большую, чем шариковые (при одинаковых внутренних и наружных диаметрах) и, к тому же, они не чувствительны к ударным нагрузкам. Но такие подшипники непригодны для восприятия осевых нагрузок.

Радиальные подшипники, в основном, производят с сепаратором, но возможно и бессепараторное исполнение с максимальным количеством игольчатых роликов. Без сепаратора подшипники воспринимают большую нагрузку, чем с сепаратором, но предельная скорость вращения снижается.

Данный вид может изготавливаться с внутренним кольцом или без него, с наружным кольцом или без него, а также вообще без колец (только сепаратор и ролики). Подшипники могут быть в открытом исполнении и закрытом (с контактными уплотнениями).

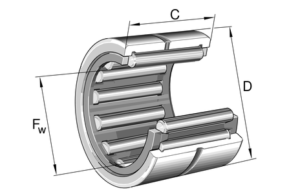

Рис.1 — конструкция без внутреннего кольца

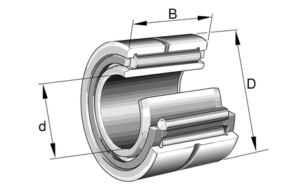

Рис.2 — с внутренним кольцом

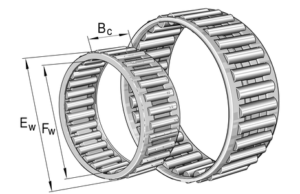

Рис.3 — без внутреннего и наружного кольца

Сепараторы игольчатых радиальных роликоподшипников изготавливаются из стеклонаполненного полиамида или штампованной стали.

Таблица размеров и обозначений

Обозначение	d (F_w), мм	D (Ew), мм	C (B_c), мм
BK0306TN	3	6,5	6
BK0408	4	8	8
BK0509	5	9	9
BK0609	6	10	9
BK0709	7	11	9
BK0808	8	12	8
BK0810	8	12	10
BK0910	9	13	10
BK0912	9	13	12
BK1010	10	14	10
BK1210	12	16	10
BK1212	12	18	12
BK1412	14	20	12
BK1414RS	14	20	14
BK1516	15	21	16
BK1616	16	22	16
BK2018RS	20	26	18
BK2518RS	25	32	18
BK2526	25	32	26
BK2538	25	32	38
BK3038	30	37	38
BK4020	40	47	20
HK0306TN	3	6,5	6
HK0408	4	8	8
HK0509	5	9	9
HK0608	6	10	8
HK0609	6	10	9
HK0709	7	11	9
HK0808	8	12	8
HK0810	8	12	10
HK0810RS	8	12	10
HK0812.2RS	8	12	12
HK0908	9	13	8
HK0910	9	13	10
HK0912	9	13	12
HK1010	10	14	10
HK1012	10	14	12
HK1012RS	10	14	12
HK1014.2RS	10	14	14
HK1015	10	14	15
HK1210	12	16	10
HK1212	12	18	12
HK1214RS	12	18	14
HK1216.2RS	12	18	16
HK1312	13	19	12
HK1412	14	20	12
HK1414RS	14	20	14
HK1416.2RS	14	20	16
HK1512	15	21	12
HK1514RS	15	21	14
HK1516	15	21	16
HK1516.2RS	15	21	16
HK1522	15	21	22
HK1612	16	22	12
HK1614RS	16	22	14
HK1616	16	22	16
HK1616.2RS	16	22	16
HK1620.2RS	16	22	20
HK1622	16	22	22
HK1712	17	23	12
HK1812	18	24	12
HK1814RS	18	24	14
HK1816	18	24	16
HK1816.2RS	18	24	16
HK2010	20	26	10
HK2012	20	26	12
HK2016	20	26	16
HK2016.2RS	20	26	16
HK2018RS	20	26	18
HK2020	20	26	20
HK2020.2RS	20	26	20
HK2030	20	26	30
HK2212	22	28	12
HK2214RS	22	28	14
HK2216	22	28	16
HK2216.2RS	22	28	16
HK2218RS	22	28	18
HK2220	22	28	20
HK2220.2RS	22	28	20
HK2512	25	32	12
HK2516	25	32	16
HK2516.2RS	25	32	16
HK2518RS	25	32	18
HK2520	25	32	20
HK2520.2RS	25	32	20
HK2526	25	32	26
HK2530.2RS	25	32	30
HK2538	25	32	38
HK2816	28	35	16
HK2818RS	28	35	18
HK2820	28	35	20
HK2820.2RS	28	35	20
HK3012	30	37	12
HK3016	30	37	16
HK3016.2RS	30	37	16
HK3018RS	30	37	18
HK3020	30	37	20
HK3020.2RS	30	37	20
HK3024.2RS	30	37	24
HK3026	30	37	26
HK3038	30	37	38
HK3512	35	42	12
HK3516	35	42	16
HK3516.2RS	35	42	16
HK3518RS	35	42	18
HK3520	35	42	20
HK3520.2RS	35	42	20
HK4012	40	47	12
HK4016	40	47	16
HK4016.2RS	40	47	16
HK4018RS	40	47	18
HK4020	40	47	20
HK4020.2RS	40	47	20
HK4516	45	52	16
HK4520	45	52	20
HK4520.2RS	45	52	20
HK5020	50	58	20
HK5022RS	50	58	22
HK5024.2RS	50	58	24
HK5025	50	58	25
HK5520	55	63	20
HK6012	60	68	12
HK6020	60	68	20
HK6032	60	68	32
K100X107X21	100	107	21
K100X108X27	100	108	27
K105X112X21	105	112	21
K10X13X10TN	10	13	10
K10X13X13TN	10	13	13
K10X14X10TN	10	14	10
K10X14X13TN	10	14	13
K10X16X12TN	10	16	12
K110X117X24	110	117	24
K110X118X30	110	118	30
K115X123X27	115	123	27
K120X127X24	120	127	24
K125X133X35	125	133	35
K12X15X10TN	12	15	10
K12X15X13TN	12	15	13
K12X16X13TN	12	16	13
K12X17X13TN	12	17	13
K12X18X12TN	12	18	12
K130X137X24	130	137	24
K135X143X35	135	143	35
K145X153X26	145	153	26
K14X18X10	14	18	10
K14X18X13	14	18	13
K14X18X17	14	18	17
K14X20X12	14	20	12
K150X160X46	150	160	46
K155X163X26	155	163	26
K15X19X10	15	19	10
K15X19X13	15	19	13
K15X19X17	15	19	17
K15X21X15	15	21	15
K15X21X21	15	21	21
K160X170X46	160	170	46
K16X20X10	16	20	10
K16X20X13	16	20	13
K16X20X17	16	20	17
K16X22X12	16	22	12
K16X22X16	16	22	16
K16X22X20	16	22	20
K175X183X32	175	183	32
K17X21X13	17	21	13
K185X195X37	185	195	37
K18X22X17	18	22	17
K18X24X12	18	24	12
K18X24X20	18	24	20
K18X25X22	18	25	22
K19X23X13	19	23	13
K19X23X17	19	23	17
K20X24X10	20	24	10
K20X24X13	20	24	13
K20X24X17	20	24	17
K20X26X12	20	26	12
K20X26X13	20	26	13
K20X26X17	20	26	17
K20X26X20	20	26	20
K20X28X20	20	28	20
K20X28X25	20	28	25
K20X30X30	20	30	30
K22X26X10	22	26	10
K22X26X13	22	26	13
K22X28X17	22	28	17
K22X29X16	22	29	16
K22X30X15TN	22	30	15
K24X28X10	24	28	10
K25X29X10	25	29	10
K25X29X13	25	29	13
K25X29X17	25	29	17
K25X30X20	25	30	20
K25X31X17	25	31	17
K25X31X21	25	31	21
K25X32X16	25	32	16
K25X33X20	25	33	20
K25X33X24	25	33	24
K25X35X30	25	35	30
K26X30X17	26	30	17
K28X33X13	28	33	13
K28X33X17	28	33	17
K28X35X16	28	35	16
K28X35X18	28	35	18
K30X35X13	30	35	13
K30X35X17	30	35	17
K30X35X27	30	35	27
K30X37X16	30	37	16
K30X37X18	30	37	18
K30X40X30	30	40	30
K32X37X13	32	37	13
K32X37X27	32	37	27
K32X38X20	32	38	20
K32X39X16	32	39	16
K32X40X25	32	40	25
K35X40X13	35	40	13
K35X40X17	35	40	17
K35X40X27TN	35	40	27
K35X42X18	35	42	18
K35X42X30	35	42	30
K37X42X17	37	42	17
K38X46X20	38	46	20
K38X46X32	38	46	32
K3X5X7TN	3	5	7
K3X5X9TN	3	5	9
K40X45X17	40	45	17
K40X45X27	40	45	27
K40X47X18	40	47	18
K40X48X20	40	48	20
K42X47X17	42	47	17
K42X50X20	42	50	20
K43X48X17	43	48	17
K43X48X27	43	48	27
K45X50X17	45	50	17
K45X50X27	45	50	27
K45X52X18	45	52	18
K45X53X20	45	53	20
K45X53X28	45	53	28
K47X52X17	47	52	17
K4X7X7TN	4	7	7
K50X55X20	50	55	20
K50X55X30	50	55	30
K50X57X18	50	57	18
K50X58X20	50	58	20
K50X58X25	50	58	25
K55X60X20	55	60	20
K55X60X30	55	60	30
K55X62X18	55	62	18
K55X63X20	55	63	20
K55X63X25	55	63	25
K55X63X32	55	63	32
K5X8X10TN	5	8	10
K5X8X8TN	5	8	8
K60X65X20	60	65	20
K60X65X30	60	65	30
K60X68X20	60	68	20
K60X68X23	60	68	23
K60X68X25	60	68	25
K65X70X20	65	70	20
K65X70X30	65	70	30
K65X73X30	65	73	30
K68X74X20	68	74	20
K68X74X30	68	74	30
K6X9X10TN	6	9	10
K6X9X8TN	6	9	8
K70X76X20	70	76	20
K70X76X30	70	76	30
K70X78X30	70	78	30
K72X80X20	72	80	20
K73X79X20	73	79	20
K75X81X20	75	81	20
K75X81X30	75	81	30
K75X83X23	75	83	23
K7X10X10TN	7	10	10
K7X10X8TN	7	10	8
K7X9X7TN	7	9	7
K80X86X20	80	86	20
K80X88X30	80	88	30
K85X92X20	85	92	20
K8X11X10TN	8	11	10
K8X11X13TN	8	11	13
K8X12X10TN	8	12	10
K90X97X20	90	97	20
K90X98X30	90	98	30
K95X103X30	95	103	30
NA22/6.2RS	6	19	12
NA22/8.2RS	8	24	12
NA2200.2RS	10	30	14
NA2201.2RS	12	32	14
NA2202.2RS	15	35	14
NA2203.2RS	17	40	16
NA2204.2RS	20	47	18
NA2205.2RS	25	52	18
NA2206.2RS	30	62	20
NA4822	110	140	30
NA4824	120	150	30
NA4826	130	165	35
NA4828	140	175	35
NA4830	150	190	40
NA4832	160	200	40
NA4834	170	215	45
NA4836	180	225	45
NA4838	190	240	50
NA49/22	22	39	17
NA49/28	28	45	17
NA49/32	32	52	20
NA4900	10	22	13
NA4900RS	10	22	14
NA4900.2RS	10	22	14
NA4901	12	24	13
NA4901RS	12	24	14
NA4901.2RS	12	24	14
NA4902	15	28	13
NA4902RS	15	28	14
NA4902.2RS	15	28	14
NA4903	17	30	13
NA4903RS	17	30	14
NA4903.2RS	17	30	14
NA4904	20	37	17
NA4904RS	20	37	18
NA4904.2RS	20	37	18
NA4905	25	42	17
NA4905RS	25	42	18
NA4905.2RS	25	42	18
NA4906	30	47	17
NA4906RS	30	47	18
NA4906.2RS	30	47	18
NA4907	35	55	20
NA4907RS	35	55	21
NA4907.2RS	35	55	21
NA4908	40	62	22
NA4908RS	40	62	23
NA4908.2RS	40	62	23
NA4909	45	68	22
NA4909RS	45	68	23
NA4909.2RS	45	68	23
NA4910	50	72	22
NA4910RS	50	72	23
NA4910.2RS	50	72	23
NA4911	55	80	25
NA4912	60	85	25
NA4913	65	90	25
NA4914	70	100	30
NA4915	75	105	30
NA4916	80	110	30
NA4917	85	120	35
NA4918	90	125	35
NA4919	95	130	35
NA4920	100	140	40
NA4922	110	150	40
NA4924	120	165	45
NA4926	130	180	50
NA4928	140	190	50
NA69/22	22	39	30
NA69/28	28	45	30
NA69/32	32	52	36
NA6901	12	24	22
NA6902	15	28	23
NA6903	17	30	23
NA6904	20	37	30
NA6905	25	42	30
NA6906	30	47	30
NA6907	35	55	36
NA6908	40	62	40
NA6909	45	68	40
NA6910	50	72	40
NA6911	55	80	45
NA6912	60	85	45
NA6913	65	90	45
NA6914	70	100	54
NA6915	75	105	54
NA6916	80	110	54
NA6917	85	120	63
NK10/12TN	10	17	12
NK10/16TN	10	17	16
NK100/26	100	120	26
NK100/36	100	120	36
NK105/26	105	125	26
NK110/30	110	130	30
NK110/40	110	130	40
NK12/12	12	19	12
NK12/16	12	19	16
NK14/16	14	22	16
NK14/20	14	22	20
NK15/16	15	23	16
NK15/20	15	23	20
NK16/16	16	24	16
NK16/20	16	24	20
NK17/16	17	25	16
NK17/20	17	25	20
NK18/16	18	26	16
NK18/20	18	26	20
NK19/16	19	27	16
NK19/20	19	27	20
NK20/16	20	28	16
NK20/20	20	28	20
NK21/16	21	29	16
NK22/16	22	30	16
NK22/20	22	30	20
NK24/16	24	32	16
NK24/20	24	32	20
NK25/16	25	33	16
NK25/20	25	33	20
NK26/16	26	34	16
NK26/20	26	34	20
NK28/20	28	37	20
NK28/30	28	37	30
NK29/20	29	38	20
NK30/20	30	40	20
NK30/30	30	40	30
NK32/20	32	42	20
NK32/30	32	42	30
NK35/20	35	45	20
NK35/30	35	45	30
NK37/20	37	47	20
NK38/20	38	48	20
NK40/20	40	50	20
NK40/30	40	50	30
NK42/20	42	52	20
NK42/30	42	52	30
NK43/20	43	53	20
NK45/20	45	55	20
NK45/30	45	55	30
NK47/20	47	57	20
NK5/10TN	5	10	10
NK5/12TN	5	10	12
NK50/25	50	62	25
NK50/35	50	62	35
NK55/25	55	68	25
NK55/35	55	68	35
NK6/10TN	6	12	10
NK6/12TN	6	12	12
NK60/25	60	72	25
NK60/35	60	72	35
NK65/25	65	78	25
NK65/35	65	78	35
NK68/25	68	82	25
NK68/35	68	82	35
NK7/10TN	7	14	10
NK7/12TN	7	14	12
NK70/25	70	85	25
NK70/35	70	85	35
NK73/25	73	90	25
NK8/12TN	8	15	12
NK8/16TN	8	15	16
NK80/25	80	95	25
NK80/35	80	95	35
NK85/25	85	105	25
NK85/35	85	105	35
NK9/12TN	9	16	12
NK9/16TN	9	16	16
NK90/25	90	110	25
NK90/35	90	110	35
NK95/26	95	115	26
NK95/36	95	115	36
NKI10/16	10	22	16
NKI10/20	10	22	20
NKI100/30	100	130	30
NKI100/40	100	130	40
NKI12/16	12	24	16
NKI12/20	12	24	20
NKI15/16	15	27	16
NKI15/20	15	27	20
NKI17/16	17	29	16
NKI17/20	17	29	20
NKI20/16	20	32	16
NKI20/20	20	32	20
NKI22/16	22	34	16
NKI22/20	22	34	20
NKI25/20	25	38	20
NKI25/30	25	38	30
NKI28/20	28	42	20
NKI28/30	28	42	30
NKI30/20	30	45	20
NKI30/30	30	45	30
NKI32/20	32	47	20
NKI32/30	32	47	30
NKI35/20	35	50	20
NKI35/30	35	50	30
NKI38/20	38	53	20
NKI38/30	38	53	30
NKI40/20	40	55	20
NKI40/30	40	55	30
NKI42/20	42	57	20
NKI42/30	42	57	30
NKI45/25	45	62	25
NKI45/35	45	62	35
NKI5/12TN	5	15	12
NKI50/25	50	68	25
NKI50/35	50	68	35
NKI55/25	55	72	25
NKI55/35	55	72	35
NKI6/12TN	6	16	12
NKI6/16TN	6	16	16
NKI60/25	60	82	25
NKI60/35	60	82	35
NKI65/25	65	90	25
NKI65/35	65	90	35
NKI70/25	70	95	25
NKI70/35	70	95	35
NKI75/25	75	105	25
NKI75/35	75	105	35
NKI80/25	80	110	25
NKI80/35	80	110	35
NKI85/26	85	115	26
NKI85/36	85	115	36
NKI9/12	9	19	12
NKI9/16	9	19	16
NKI90/26	90	120	26
NKI90/36	90	120	36
NKI95/26	95	125	26
NKI95/36	95	125	36
RNA22/6.2RS	10	19	11,8
RNA22/8.2RS	12	24	11,8
RNA2200.2RS	14	30	13,8
RNA2201.2RS	16	32	13,8
RNA2202.2RS	20	35	13,8
RNA2203.2RS	22	40	15,8
RNA2204.2RS	25	47	17,8
RNA2205.2RS	30	52	17,8
RNA2206.2RS	35	62	19,8
RNA4822	120	140	30
RNA4824	130	150	30
RNA4826	145	165	35
RNA4828	155	175	35
RNA4830	165	190	40
RNA4832	175	200	40
RNA4834	185	215	45
RNA4836	195	225	45
RNA4838	210	240	50
RNA49/22	28	39	17
RNA49/28	32	45	17
RNA49/32	40	52	20
RNA4900	14	22	13
RNA4900RS	14	22	13
RNA4900.2RS	14	22	13
RNA4901	16	24	13
RNA4901RS	16	24	13
RNA4901.2RS	16	24	13
RNA4902	20	28	13
RNA4902RS	20	28	13
RNA4902.2RS	20	28	13
RNA4903	22	30	13
RNA4903RS	22	30	13
RNA4903.2RS	22	30	13
RNA4904	25	37	17
RNA4904RS	25	37	17
RNA4904.2RS	25	37	17
RNA4905	30	42	17
RNA4905RS	30	42	17
RNA4905.2RS	30	42	17
RNA4906	35	47	17
RNA4906RS	35	47	17
RNA4906.2RS	35	47	17
RNA4907	42	55	20
RNA4907RS	42	55	20
RNA4907.2RS	42	55	20
RNA4908	48	62	22
RNA4908RS	48	62	22
RNA4908.2RS	48	62	22
RNA4909	52	68	22
RNA4909RS	52	68	22
RNA4909.2RS	52	68	22
RNA4910	58	72	22
RNA4910RS	58	72	22
RNA4910.2RS	58	72	22
RNA4911	63	80	25
RNA4912	68	85	25
RNA4913	72	90	25
RNA4914	80	100	30
RNA4915	85	105	30
RNA4916	90	110	30
RNA4917	100	120	35
RNA4918	105	125	35
RNA4919	110	130	35
RNA4920	115	140	40
RNA4922	125	150	40
RNA4924	135	165	45
RNA4926	150	180	50
RNA4928	160	190	50
RNA69/22	28	39	30
RNA69/28	32	45	30
RNA69/32	40	52	36
RNA6901	16	24	22
RNA6902	20	28	23
RNA6903	22	30	23
RNA6904	25	37	30
RNA6905	30	42	30
RNA6906	35	47	30
RNA6907	42	55	36
RNA6908	48	62	40
RNA6909	52	68	40
RNA6910	58	72	40
RNA6911	63	80	45
RNA6912	68	85	45
RNA6913	72	90	45
RNA6914	80	100	54
RNA6915	85	105	54
RNA6916	90	110	54
RNA6917	100	120	63

Тип NA (RNA) 69

Описание

Однорядные

Двухрядные

NA69 — со съемной внутренней втулкой.

RNA69 — без втулки.

Игольчатые подшипники RNA69 без внутреннего кольца (втулки) имеют компактные размеры. Для установки необходимы определенные требования к качеству вала (он должен быть закален и отшлифован). При невозможности достижения таких требований к валу, используется тип NA69 с установленной втулкой.

NA69 и RNA69 — радиальные и выдерживают только соответствующую нагрузку.

Конструкция позволяет небольшое смещение внутреннего кольца по оси. Предел смещения указан в соответствующих каталогах.

Начиная с определенного внутреннего диаметра, подшипники данной серии имеют два ряда роликов, что увеличивает их радиальную грузоподъемность.

Смазываются жидким маслом или пластичной смазкой. Для этого на наружном кольце имеется канавка и отверстие для повторного смазывания.

Рабочая температура использования: от — 20°C до + 120°C.

Сепараторы изготавливаются из стали или полиамида.

Таблица обозначений и размеров серии NA69 с внутренним кольцом

Обозначение	d, мм	F/Fw, мм	D, мм	B/C, мм
Однорядные
NA6901	12	16	24	22
NA6902	15	20	28	23
NA6903	17	22	30	23
NA6904	20	25	37	30
NA69/22	22	28	39	30
NA6905	25	30	42	30
NA69/28	28	32	45	30
NA6906	30	35	47	30
Двухрядные
NA69/32	32	40	52	36
NA6907	35	42	55	36
NA6908	40	48	62	40
NA6909	45	52	68	40
NA6910	50	58	72	40
NA6911	55	63	80	45
NA6912	60	68	85	45
NA6913	65	72	90	45
NA6914	70	80	100	54
NA6915	75	85	105	54
NA6916	80	90	110	54
NA6917	85	100	120	63
NA6918	90	105	125	63
NA6919	95	110	130	63

Таблица обозначений и размеров серии RNA69 без внутреннего кольца

Обозначение	d, мм	F/Fw, мм	D, мм	B/C, мм
Однорядные
RNA6901	12	16	24	22
RNA6902	15	20	28	23
RNA6903	17	22	30	23
RNA6904	20	25	37	30
RNA69/22	22	28	39	30
RNA6905	25	30	42	30
RNA69/28	28	32	45	30
RNA6906	30	35	47	30
Двухрядные
RNA69/32	32	40	52	36
RNA6907	35	42	55	36
RNA6908	40	48	62	40
RNA6909	45	52	68	40
RNA6910	50	58	72	40
RNA6911	55	63	80	45
RNA6912	60	68	85	45
RNA6913	65	72	90	45
RNA6914	70	80	100	54
RNA6915	75	85	105	54
RNA6916	80	90	110	54
RNA6917	85	100	120	63
RNA6918	90	105	125	63
RNA6919	95	110	130	63
