Подшипники скольжения шарнирные


В подшипнике скольжения трение происходит при скольжении соприкасающихся, или сопряжённых, поверхностей. Шарнирный подшипник объединяет корпус и втулку, или вкладыш. Процесс скольжение осуществляется за счет смазки или антифрикционной вкладки.

По направлению восприятия нагрузки шарниры делятся на сферические, радиально-упорные и упорные. В зависимости от смазки, конструкции подшипников скольжения делятся на гидростатические и гидродинамические.


Размеры и обозначения шарнирных подшипников

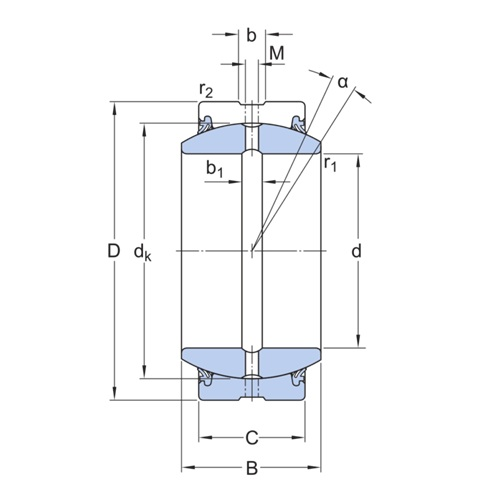

Радиальные сферические подшипники скольжения

Обозначение d, мм D, мм B, мм
GE10C 10 19 9
GE10E 10 19 9
GE100ES 100 150 70
GE100ES-2RS 100 150 70
GE100TXA-2LS 100 150 70
GE110ES 110 160 70
GE110ES-2RS 110 160 70
GE110TXA-2LS 110 160 70
GE12C 12 22 10
GE12E 12 22 10
GE12TGR 12 22 10
GE120ES 120 180 85
GE120ES-2RS 120 180 85
GE120TXA-2LS 120 180 85
GE140ES 140 210 90
GE140ES-2RS 140 210 90
GE140TXA-2RS 140 210 90
GE15C 15 26 12
GE15ES 15 26 12
GE15ES-2RS 15 26 12
GE15TGR 15 26 12
GE200ES 200 290 130
GE200ES-2RS 200 290 130
GE200TXA-2RS 200 290 130
GE220ES-2RS 220 320 135
GE220TXA-2RS 220 320 135
GE240ES-2RS 240 340 140
GE240TXA-2RS 240 340 140
GE25C 25 42 20
GE25ES 25 42 20
GE25ES-2RS 25 42 20
GE25TXG3E 25 42 20
GE260ES-2RS 260 370 150
GE260TXA-2RS 260 370 150
GE280ES-2RS 280 400 155
GE280TXA-2RS 280 400 155
GE30C 30 47 22
GE30ES 30 47 22
GE30ES-2LS 30 47 22
GE30ES-2RS 30 47 22
GE30TXE-2LS 30 47 22
GE30TXG3E-2LS 30 47 22
GE300ES-2RS 300 430 165
GE35ES 35 55 25
GE35ES-2LS 35 55 25
GE35ES-2RS 35 55 25
GE35TXE-2LS 35 55 25
GE35TXG3E-2LS 35 55 25
GE4C 4 12 5
GE4E 4 12 5
GE40ES 40 62 28
GE40ES-2LS 40 62 28
GE40ES-2RS 40 62 28
GE40TXE-2LS 40 62 28
GE40TXG3E-2LS 40 62 28
GE45ES 45 68 32
GE45ES-2LS 45 68 32
GE45ES-2RS 45 68 32
GE45TXE-2LS 45 68 32
GE45TXG3E-2LS 45 68 32
GE5E 5 14 6
GE50ES 50 75 35
GE50ES-2RS 50 75 35
GE90ES-2LS 90 130 60
GE90ES-2RS 90 130 60
GE90TXE-2LS 90 130 60
GEG 100ES 100 150 100
GEG 125ES 125 180 125
GEG 16ES 16 28 16
GEG 160ES 160 230 160
GEG 20ES 20 35 20
GEG 25ES 25 42 25
GEG 32ES 32 52 32
GEG 40ES 40 62 40
GEG 50ES 50 75 50
GEG 63ES 63 95 63
GEG 80ES 80 120 80
GEH10C 10 22 12
GEH100ES-2RS 100 160 85
GEH110ES-2RS 110 180 100
GEH12C 12 26 15
GEH120ES-2RS 120 210 115
GEH15C 15 30 16
GEH17C 17 35 20
GEH20C 20 42 25
GEH20ES-2RS 20 42 25
GEH25C 25 47 28
GEH25ES-2RS 25 47 28
GEH30ES-2LS 30 55 32
GEH30ES-2RS 30 55 32
GEH35ES-2LS 35 62 35
GEH35ES-2RS 35 62 35
GEH40ES-2LS 40 68 40
GEH40ES-2RS 40 68 40
GEH40 TE-2RS 40 68 40
GEH45ES-2LS 45 75 43
GEH45ES-2RS 45 75 43
GEH50ES-2LS 50 90 56
GEH50ES-2RS 50 90 56
GEH50TXE-2LS 50 90 56
GEH60ES-2LS 60 105 63
GEH60ES-2RS 60 105 63
GEH70ES-2LS 70 120 70
GEH70ES-2RS 70 120 70
GEH80ES-2LS 80 130 75
GEH80ES-2RS 80 130 75
GEH90ES-2RS 90 150 85
GEM20ES-2RS 20 35 24
GEM25ES-2RS 25 42 29
GEM30ES-2RS 30 47 30
GEM35ES-2RS 35 55 35
GEM40ES-2RS 40 62 38
GEM45ES-2RS 45 68 40
GEM50ES-2RS 50 75 43
GEM60ES-2RS 60 90 54
GEM70ES-2RS 70 105 65

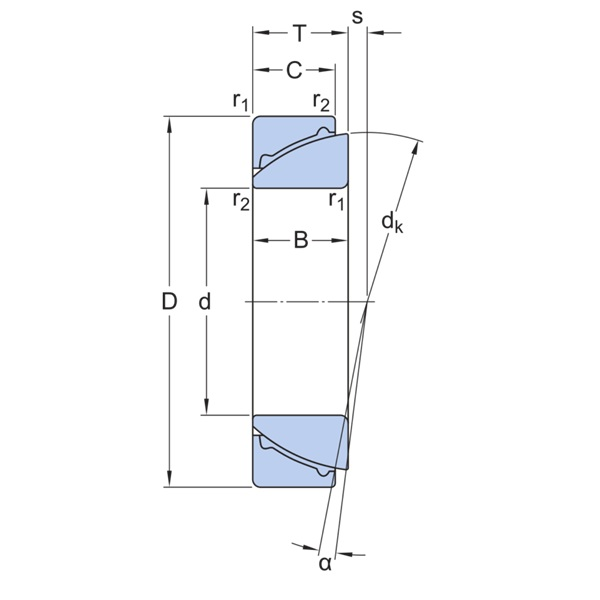

Радиально-упорные подшипники скольжения

Обозначение d, мм D, мм T, мм
GAC100F 100 150 32
GAC120F 120 180 38
GAC25F 25 47 15
GAC30F 30 55 17
GAC35F 35 62 18
GAC40F 40 68 19
GAC45F 45 75 20
GAC50F 50 80 20
GAC60F 60 95 23
GAC70F 70 110 25
GAC80F 80 125 29
GAC90F 90 140 32

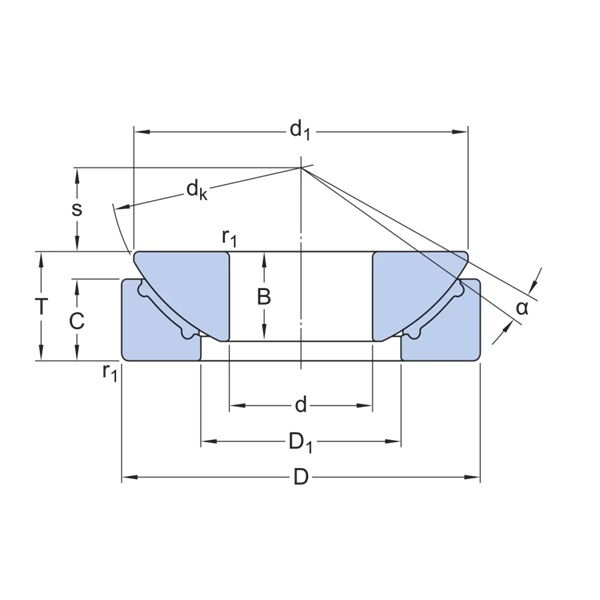

Упорные подшипники скольжения

Обозначение d, мм D, мм T, мм
GX100F 100 210 59
GX120F 120 230 64
GX17F 17 47 16
GX20F 20 55 20
GX25F 25 62 22,5
GX30F 30 75 26
GX35F 35 90 28
GX40F 40 105 32
GX45F 45 120 36,5
GX50F 50 130 42,5
GX60F 60 150 45
GX70F 70 160 50
GX80F 80 180 50

Шарнирные подшипники российского производства делают по стандарту ГОСТ 3358, который соответствует импортным стандартам ISO 6124 и ISO 6125, поэтому российские и импортные шарниры являются аналогами и полностью взаимозаменяемы. Если номер подшипника известен, подобрать его аналог онлайн, как правило, несложно.


У шарнирных подшипников есть ряд преимуществ:

— простая конструкция, которая упрощает монтаж и последующее обслуживание;

— сравнительно небольшие диаметральные размеры, за счет чего можно делать механизмы более компактными, даже при использовании валов большого диаметра;

— способность воспринимать значительные ударные и вибрационные нагрузки;

— возможность работы в условиях повышенной запыленности и влажности;

— высокая надежность: ресурс таких подшипников обычно в 2 раза выше по сравнению с подшипниками качения.


От того, насколько правильно выбрана опора (по типу или по качеству), напрямую зависят работоспособность оборудования и срок его службы. Задача эта не такая простая, как может показаться сначала, потому что приходится учитывать множество факторов, которые нередко противоречат друг другу. Поэтому лучше всего обратиться за консультацией к нашим специалистам по любым каналам связи.
