Втулки для подшипников, гайки, стопорные кольца

Закрепительные и стяжные втулки для подшипников

Закрепительные втулки

Закрепительные втулки — устройства для фиксации подшипников с коническим отверстием на цилиндрических посадочных отверстиях гладких или ступенчатых валов. Дополнительная фиксация на валу не требуется.

Простая установка закрепительных втулок на гладких валах позволяет фиксировать подшипник на валу в любом положении. Применение таких втулок на ступенчатых валах (с опорным кольцом) обеспечивает точную осевую фиксацию подшипника, также облегчается демонтаж подшипника.

Закрепительные втулки всегда поставляются в комплекте со стопорной гайкой и стопорной шайбой (или гайкой со стопорным бугелем для крупногабаритных втулок).

Размеры закрепительных втулок могут быть метрическими или дюймовыми, в зависимости от размера вала.

Таблица размеров закрепительных втулок метрических размеров
Закрепительная
втулка в сборе		 Стопорная
гайка		 Стопорная
шайба		 d,
мм		 d1H,
мм		 l,
мм
H203 KM3 MB3 17 14 21
H204 KM4 MB4 20 17 24
H304 28
H2304 21
H205 KM5 MB5 25 20 26
H305 29
H2305 35
H206 KM6 MB6 30 25 27
H306 31
H2306 38
H207 KM7 MB7 35 30 29
H307 35
H2307 43
H208 KM8 MB8 40 35 31
H308 36
H2308 46
H3308 50
H209 KM9 MB9 45 40 33
H309 39
H2309 50
H3309 54
H210 KM10 MB10 50 45 35
H310 42
H2310 55
H3310 60
H211 KM11 MB11 55 50 37
H311 45
H2311 59
H3311 65
H212 KM12 MB12 60 55 38
H312 47
H2312 62
H3312 70
H213 KM13 MB13 65 60 40
H313 50
H2313 65
H3313 75
H214 KM14 MB14 70 60 41
H314 52
H2314 68
H3314 81
H215 KM15 MB15 75 65 43
H315 55
H2315 73
H3315 87
H216 KM16 MB16 80 70 46
H316 59
H2316 78
H3316 89
H217 KM17 MB17 85 75 50
H317 63
H2317 82
H3317 95
H218 KM18 MB18 90 80 52
H318 65
H2318 86
H3318 95
H219 KM19 MB19 95 85 55
H319 68
H2319 90
H3319 101
H220 KM20 MB20 100 90 58
H320 71
H3120 76
H24020 80
H24120 94
H2320 97
H3320 106
H221 KM21 MB21 105 95 60
H321 74
H3121 80
H2321 101
H3321 111
H222 KM22 MB22 110 100 63
H322 77
H3122 81
H24022 90
H24122 99
H2322 105
H3322 117

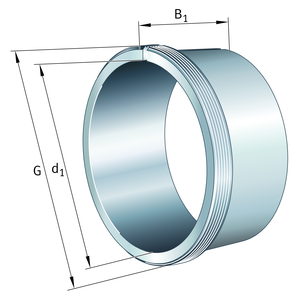

Стяжные втулки

Стяжные втулки используются для монтажа подшипников с коническим отверстием на цилиндрические посадочные места ступенчатых валов. Подшипник упирается в неподвижную деталь (например заплечик вала) и втулка запрессовывается в коническое отверстие подшипника.

Фиксирование втулки на валу происходит с помощью гайки или концевой шайбы, которые необходимо заказывать отдельно (в комплект они не входят).

Таблица размеров стяжных втулок метрических размеров
Стяжная
втулка в сборе		 d,
мм		 d1,
мм		 B1,
мм
AH208 40 35 25
AH308 29
AH2308 40
AH3308 44
AH209 45 40 26
AH309 31
AH2309 44
AH3309 47
AH210 50 45 28
AHX310 35
AH2310 50
AH3310 54
AH211 55 50 29
AHX311 37
AH2311 54
AH3311 60
AH212 60 55 32
AHX312 40
AH2312 58
AH3312 65
AH213 65 60 32,5
AH313 42
AH2313 61
AH3313 71
AH214 70 60 33,5
AH314 43
AHX2314 64
AH3314 76
AH215 75 65 34,5
AH315 45
AHX2315 68
AH3315 81
AH216 80 70 35,5
AH316 48
AHX2316 71
AH3316 81
AH217 85 75 38,5
AHX317 52
AH3217 60
AHX2317 74
AH3317 86
AH218 90 80 40
AHX318 53
AHX3218 63
AHX2318 79
AH3318 87
AH219 95 85 43
AHX319 57
AHX3219 67
AHX2319 85
AH3319 94
AH220 100 90 45
AHX320 59
AH24020 62
AHX3120 64
AHX3220 73
AH24120 78
AHX2320 90
AH3320 99
AH222 110 100 50
AHX322 63
AH3122 68
AH24022 73
AH24122 82
AHX3222 82
AHX2322 98
AH3322 108
