Керамические подшипники

Информация о керамических подшипниках

Керамика – это обширная категория неорганических материалов, которые, будучи смешанными с различными добавками, проходят этапы формования и последующего обжига (спекания). Человечество освоило производство керамики еще в глубокой древности, и ее популярность не ослабевает и по сей день. Современные керамические изделия создаются на основе таких соединений, как нитриды кремния, карбиды, а также оксиды алюминия и циркония.

Благодаря своему уникальному химическому составу, керамика обладает рядом выдающихся свойств:

  1. Исключительная твердость: она очень устойчива к царапинам и истиранию.
  2. Высокая жесткость: материал сохраняет свою форму под нагрузкой.
  3. Низкий коэффициент трения: поверхности легко скользят друг по другу.
  4. Легкость: керамические изделия имеют небольшой вес.
  5. Электропроводность: керамика не проводит электрический ток.
  6. Износостойкость: материал долго сохраняет свои свойства при трении.
  7. Немагнитность: керамика не притягивается магнитом.

Современные технологии позволяют изготавливать из керамики детали с высокой точностью. Однако, несмотря на все преимущества, в некоторых аспектах керамика все еще уступает стали. Ее основные недостатки – хрупкость, высокая стоимость и недостаточная прочность – пока остаются серьезными ограничениями. Тем не менее, многочисленные достоинства керамики делают ее незаменимой для производства определенных компонентов, например, подшипников скольжения и качения.

Особенности конструкции и применения

Подшипник качения состоит из трех основных элементов:

  1. Кольца: внешнее и внутреннее, между которыми располагаются тела качения.
  2. Тела качения: шарики или ролики, обеспечивающие вращение.
  3. Сепаратор: деталь, которая поддерживает равномерное распределение тел качения.

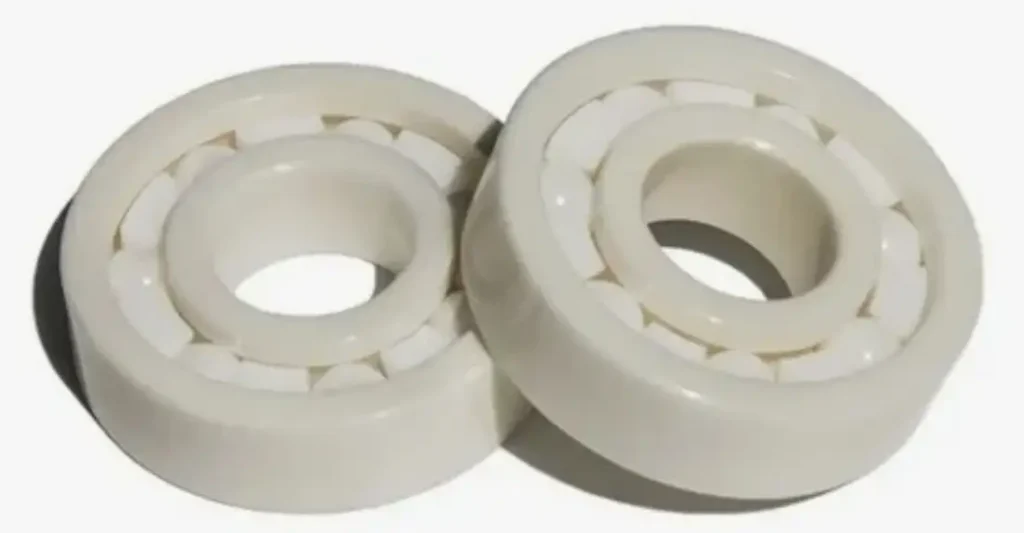

В керамических подшипниках качения керамика может использоваться для изготовления как колец и тел качения одновременно, так и только для тел качения (шариков или роликов), в то время как кольца изготавливаются из металла. В так называемых «гибридных» подшипниках керамика применяется исключительно для тел качения.

Сепараторы в керамических подшипниках чаще всего делают из прочного и износостойкого пластика. Однако некоторые производители, например, в Китае, используют для этой цели металл.

Керамические подшипники с пластиковыми сепараторами обладают следующими отличительными чертами:

  1. Электрическая изоляция: не проводят ток.
  2. Немагнитность: не реагируют на магнитные поля.
  3. Стабильность размеров: сохраняют свои габариты при колебаниях температуры.
  4. Долговечность: имеют длительный срок службы.
  5. Высокоскоростная работа: способны функционировать при высоких оборотах.
  6. Легкость: обладают малым весом.
  7. Химическая стойкость: устойчивы к воздействию агрессивных сред.
  8. Пищевая безопасность: могут контактировать с продуктами питания.
  9. Низкая потребность в смазке: в некоторых случаях могут работать без смазки.
  10. Тихая работа: издают минимальный шум при вращении.
  11. Низкий нагрев: незначительно нагреваются в процессе работы.
  12. Сниженное трение: обеспечивают плавное вращение.
  13. Широкий температурный диапазон: могут использоваться в различных температурных условиях.

Плюсы и минусы керамических подшипников

Керамика превосходит сталь по твердости, что обеспечивает керамическим подшипникам более долгий срок службы по сравнению со стальными. Благодаря более гладкой поверхности керамических тел качения и колец, снижается трение и выделение тепла. Среди других достоинств изделий из этого материала – высокая стабильность размеров, малый вес, хорошие электроизоляционные свойства и низкая теплопроводность (в пять раз ниже, чем у стали). Большинство этих преимуществ (за исключением немагнитности и устойчивости к химическим воздействиям) применимы и к гибридным моделям.

Главным недостатком керамических подшипников является ограниченный выбор моделей. Однако, поскольку ассортимент керамических изделий стремительно растет, этот недостаток становится все менее значимым.

К минусам также можно отнести повышенную хрупкость и меньшую прочность по сравнению с металлическими аналогами. Еще одним недостатком является высокая стоимость таких изделий, которую можно снизить, выбирая гибридные модели.

Где применяются керамические подшипники

Керамические подшипники находят применение в различных устройствах и отраслях, включая:

— Электролизные установки

— Химическое машиностроение

— Насосное оборудование

— Турбины

— Вакуумная техника

— Медицинское оборудование

— Оборудование для пищевой промышленности

— Техника для чистых помещений

— Транспортные средства

— Генераторы и электродвигатели

Производители подшипников из керамики

Производством керамических подшипников занимаются такие компании, как SKF, Boca Bearing, FYH, VKE и Koyo. Японская компания FYH специализируется на поставках гибридных высокотемпературных подшипников.

Американская компания Boca Bearing предлагает широкий ассортимент роликовых и шариковых подшипников, изготавливаемых из оксидов алюминия, циркония, карбидов кремния и нитридов. Компания также выпускает гибридные модели. Их компактные, легкие и высокоскоростные подшипники Ceramic Orange ABEC 7 Seal способствуют плавному вращению катушек для спиннинга и предотвращают появление вибраций. Boca Bearing разрабатывает специализированные серии керамических подшипников для упаковочной техники, а также гибридные изделия для оборудования очистных сооружений.

Компания SKF производит следующие типы подшипников:

  • Однорядные радиальные шарикоподшипники гибридного исполнения
  • Однорядные роликоподшипники с цилиндрическими роликами гибридного исполнения
  • Прецизионные радиально-упорные подшипники гибридного исполнения
  • Прецизионные цилиндрические роликоподшипники гибридного исполнения
  • Шарикоподшипники гибридного исполнения с кольцами из нержавеющей стали
  • Радиально-упорные подшипники гибридного исполнения

Керамические подшипники KOYO

Японская компания Koyo поставляет на рынок широкий спектр подшипников, отличающихся разнообразием конструкций и материалов, предназначенных для различных промышленных применений. В их каталоге представлены как полностью керамические, так и гибридные модели. Koyo производит однорядные гибридные высокотемпературные шарикоподшипники, где кольца выполнены из сверхпрочной стали, шарики из нитрида кремния, а сепараторы из графита, подходящие для валов диаметром 6-40 мм. Также доступны радиально-упорные полнокерамические шарикоподшипники из нитрида кремния, способные работать в диапазоне температур от -200 до +800 градусов Цельсия. Для условий, требующих устойчивости к коррозии и работы в вакууме, Koyo предлагает гибридные шарикоподшипники с кольцами из стали, а шариками и сепараторами из фторуглеродного пластика, выдерживающие температуры от -100 до +200 градусов Цельсия. Помимо этого, компания выпускает немагнитные, высокооборотные и специализированные гибридные подшипники для промышленных роботов.

Керамические подшипники скольжения

Керамические подшипники скольжения, также известные как металлокерамические втулки, изготавливаются из порошковых материалов, таких как бронза, сталь или железо, с добавлением графита. Производятся они методом прессования под высоким давлением с последующим нагревом до высоких температур. Пористая структура этих подшипников отлично впитывает и удерживает смазочные материалы, а графит значительно снижает трение.

Существуют различные типы таких подшипников:

  • ПА-БрОГр2: Сочетание меди, олова и графита обеспечивает тихую работу и снижает износ в сельхозтехнике, автомобилях и электромоторах.
  • ПА-БрОХН: Эти материалы, содержащие медь, олово, хром и никель, обладают высокой твердостью и применяются в судостроении, приборостроении, станках и автомобилях.
  • ПА-ДГр10: Специально разработаны для работы без смазки и используются в насосах и различных приборах.
  • Железографитные подшипники (по ГОСТ 26802-86): Находят применение в сельхозтехнике, станках и автомобилях.

Таким образом, керамические подшипники представляют собой высокотехнологичное решение, сочетающее в себе преимущества древнего материала с достижениями современной инженерии. Их уникальные свойства делают их незаменимыми в тех областях, где требуется высокая производительность, надежность и устойчивость к экстремальным условиям, несмотря на существующие ограничения, такие как хрупкость и стоимость. Постоянное развитие технологий обещает дальнейшее расширение сфер применения керамики и преодоление текущих недостатков.
