Комплекты инструментов для монтажа подшипников

Некорректный монтаж, часто сопровождающийся применением грубой физической силы, является причиной до 20% преждевременных отказов подшипников.

Типичные ошибки при монтаже:

• удар напрямую по подшипнику металлическим молотком;
• передача усилия через тела качения;
• монтаж с перекосом;
• установка на загрязненную посадочную поверхность;
• использование кольца неподходящего диаметра;
• отсутствие проверки посадки после монтажа.

Для решения этой проблемы разработаны специализированные монтажные комплекты, такие как SKF TMFT24, SKF TMFT36 и SNR TOOL IFT SET 33. Эти комплекты предназначены для быстрого, безопасного и точного монтажа подшипников, минимизируя риск их повреждения.

Комплекты для монтажа (монтажные чемоданы)

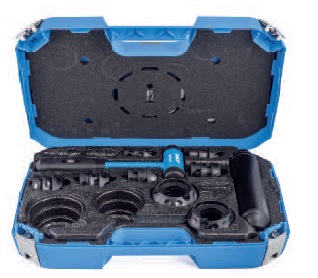

Комплект TMFT24

(SKF)

В комплект входит:

— 24 ударных колец

— безынерционный молоток

— легкий и прочный чемодан для хранения

— 3 ударных втулки

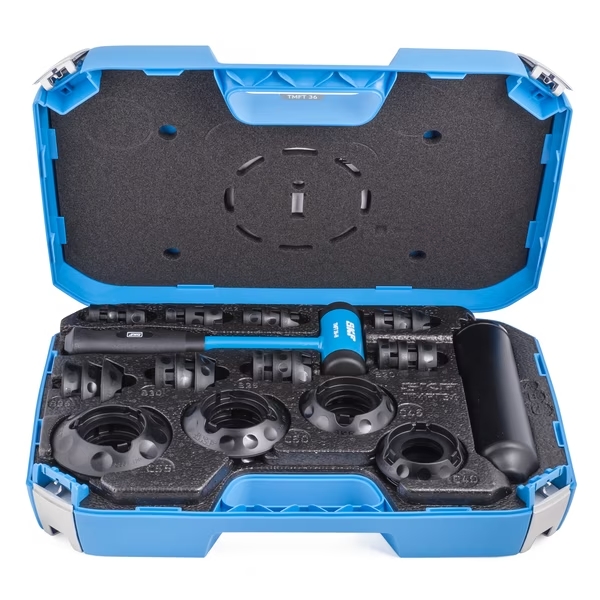

Комплект TMFT36

(SKF)

В комплект входит:

— 36 ударных колец

— безынерционный молоток

— 3 ударных втулки

— легкий и прочный чемодан для хранения

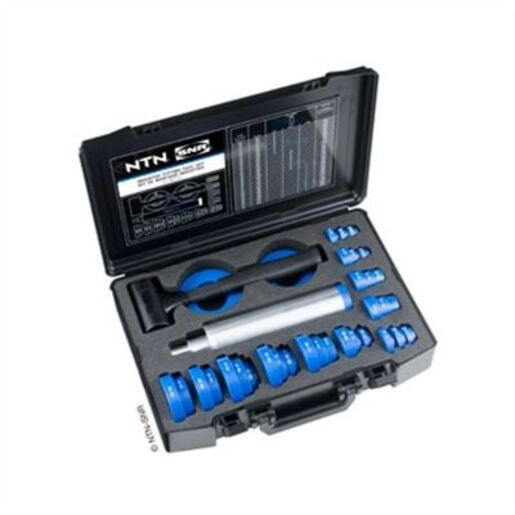

Комплект TOOL IFT SET 33

(SNR)

В комплект входит:

— 33 ударных колец

— безынерционный молоток

— 3 ударных втулки

— легкий и прочный чемодан для хранения

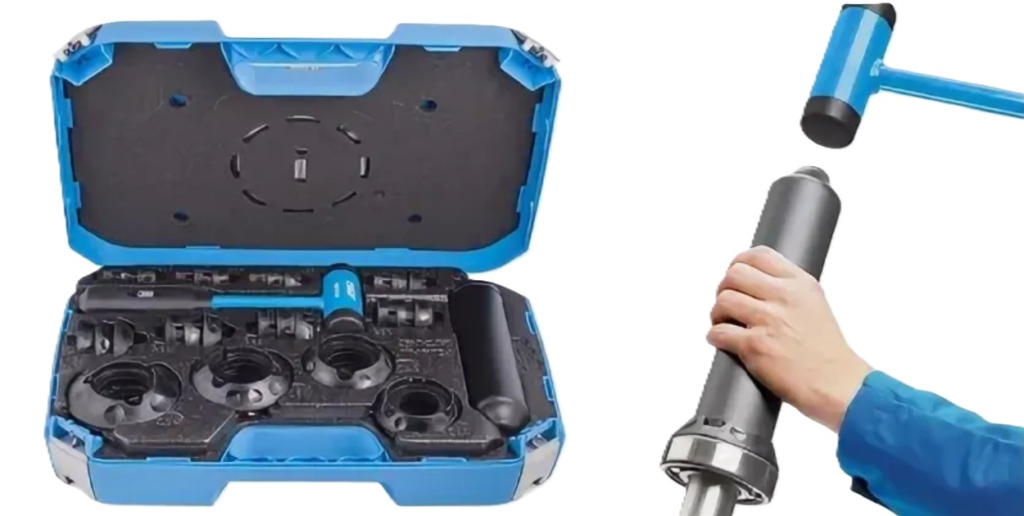

Принцип действия основан на использовании правильной комбинации ударного кольца и втулки, что обеспечивает эффективную и контролируемую передачу монтажного усилия непосредственно на соответствующее кольцо подшипника. Это предотвращает повреждение дорожек и тел качения. Помимо подшипников, данные комплекты могут быть успешно применены для монтажа других компонентов, включая втулки, уплотнения, шестерни и шкивы.

Примеры применения

1. Монтаж подшипника на вал

Если подшипник устанавливается на вал с натягом по внутреннему кольцу, монтажное усилие нужно передавать только через внутреннее кольцо. Для этого выбирают ударное кольцо, соответствующее диаметру внутреннего кольца подшипника.

2. Монтаж подшипника в корпус

Если подшипник устанавливается в корпус с натягом по наружному кольцу, усилие передают через наружное кольцо. Это предотвращает передачу нагрузки через тела качения и снижает риск повреждения дорожек.

Нельзя передавать усилие на наружное кольцо, если посадка выполняется по внутреннему кольцу. В этом случае нагрузка проходит через шарики или ролики, что может повредить дорожки качения еще до начала эксплуатации.

Инструменты для монтажа подшипников преимущества

1. Обеспечение корректной посадки: комплекты гарантируют правильное центрирование и посадку подшипника на вал, в корпус и в глухие отверстия.
2. Соответствие геометрических параметров: диаметры ударных колец точно согласованы с внутренними и наружными диаметрами подшипников, что исключает люфт и перекосы.
3. Эффективная передача усилия: малый диаметр ударной зоны втулки обеспечивает оптимальное распределение и передачу монтажного усилия, предотвращая локальные перегрузки.
4. Защита от механических повреждений: применение ударопрочного синтетического материала для ударных колец и втулок исключает контакт «металл-металл», сохраняя целостность поверхностей подшипника и посадочного места.
5. Совместимость с прессовым монтажом: ударные кольца могут быть использованы в сочетании с прессовым оборудованием для более контролируемого монтажа.
6. Идентификация и подбор: наличие маркировки на кольцах упрощает их идентификацию и подбор для конкретных задач.
7. Стабильный захват: ровная рабочая поверхность втулки обеспечивает надежный захват инструмента.
8. Эргономичность инструмента: безынерционный молоток оснащен удобной резиновой рукояткой для снижения вибрации и повышения комфорта при его использовании.

Технические характеристики комплектов

Выбор монтажного комплекта — что нужно проверить

• Диаметр внутреннего кольца подшипника.
• Наружный диаметр подшипника.
• Тип посадки: на вал, в корпус, в глухое отверстие.
• Максимальный диапазон подшипников, с которыми вы работаете.
• Нужен ли комплект для разовых работ или регулярного обслуживания.
• Есть ли необходимость использовать кольца совместно с прессом.
• Подходит ли диапазон ударных колец под ваши типоразмеры.

Сравнение комплектов для монтажа

Как правильно установить подшипник с помощью монтажного комплекта

1. Очистите вал, корпус и посадочные поверхности от грязи, стружки и старой смазки.

2. Проверьте, нет ли задиров, коррозии или повреждений на посадочном месте.

3. Определите, какое кольцо подшипника устанавливается с натягом.

4. Подберите ударное кольцо по диаметру соответствующего кольца подшипника.

5. Установите ударное кольцо строго соосно с подшипником.

6. Используйте втулку и безынерционный молоток для равномерной передачи усилия.

7. Следите, чтобы подшипник не заходил с перекосом.

8. После установки проверьте плавность вращения и отсутствие люфта.
