Втулки скольжения

Металлополимерные подшипники (втулки скольжения)

Металлополимерные подшипники, также известные как гладкие втулки скольжения, представляют собой конструктивные элементы, разработанные для установки в условиях ограниченного пространства, будь то радиальное или осевое. Они отличаются тихой работой и идеально подходят для ситуаций, где требуется выдерживать значительные нагрузки при умеренных скоростях вращения или колебательных движениях. Эти изделия выпускаются в различных формах: как простые цилиндрические втулки, так и варианты с буртом (утолщением) или упорные кольца, изготовленные из двухкомпонентных материалов.

Уникальные характеристики металлополимерных подшипников обусловлены их комбинированной структурой, сочетающей металл и полимер. Такое сочетание обеспечивает низкий уровень износа при скольжении, высокую несущую способность и эффективный отвод тепла. В таких условиях статическая нагрузка может достигать впечатляющих 250 Н/мм².

Важно отметить, что все металлополимерные подшипники не содержат свинца, что делает их экологически безопасными.

---

Необслуживаемые втулки скольжения

Материал E40, используемый в необслуживаемых подшипниках скольжения, содержит политетрафторэтилен (PTFE) в качестве сухого смазочного компонента. Это позволяет им эффективно работать в режиме «сухого хода». Поэтому такие подшипники особенно предпочтительны, когда требуется отсутствие необходимости в обслуживании, существует риск недостаточного смазывания, или же смазывание в принципе невозможно или нежелательно. Помимо вращательных и колебательных движений, материал E40 также подходит для линейных перемещений с небольшим ходом.

Сферы применения этих втулок скольжения включают гидравлические системы, спортивное оборудование, медицинскую технику, электронику и автомобильную промышленность.

---

Малообслуживаемые втулки скольжения

Малообслуживаемый материал E50 для подшипников скольжения отличается высокой износостойкостью, отличными демпфирующими свойствами и возможностью работы с увеличенными интервалами между повторными смазываниями. Антифрикционный слой этих подшипников выполнен из полиоксиметилена (POM). Материал E50 подходит для вращательных и колебательных движений, а также рекомендуется для линейных перемещений с большим ходом. Этот слой устойчив к нагрузкам на кромки и невосприимчив к ударным воздействиям.

Такие втулки скольжения находят применение в промышленном оборудовании, сельскохозяйственной и строительной технике, а также в грузовом автотранспорте.

---

Необслуживаемые втулки, со стальной основой

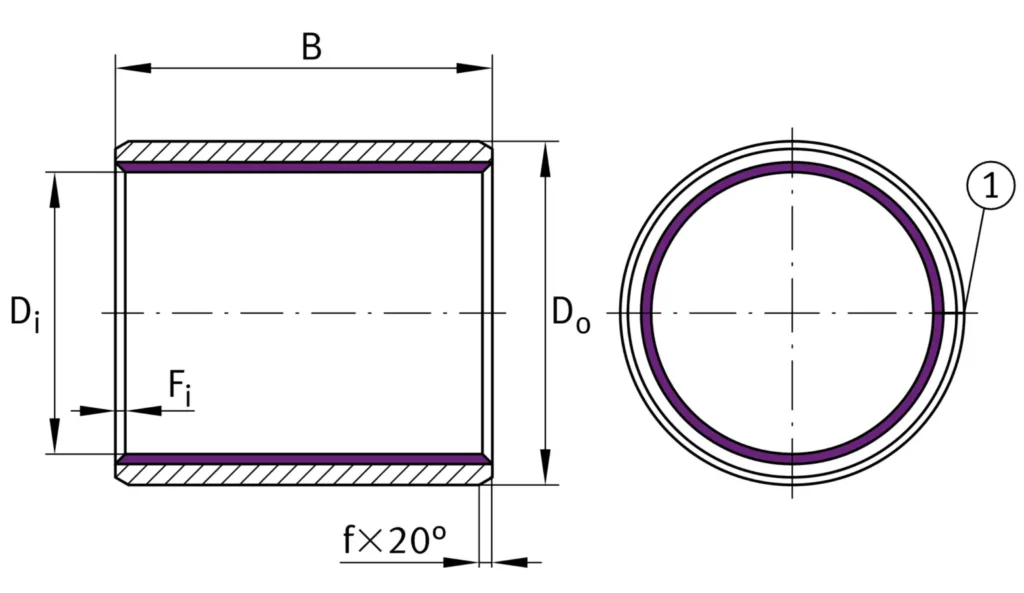

Таблица с обозначениями и размерами

Новая маркировка	Старая маркировка	Di, мм	Do, мм	B, мм
EGB0303-E40	PAP0303-P14	3	4,5	3
EGB0304-E40	PAP0304-P14	3	4,5	4
EGB0305-E40	PAP0305-P14	3	4,5	5
EGB0306-E40	PAP0306-P14	3	4,5	6
EGB0403-E40	PAP0403-P14	4	5,5	2
EGB0404-E40	PAP0404-P14	4	5,5	3
EGB0406-E40	PAP0406-P14	4	5,5	6
EGB0410-E40	PAP0410-P14	4	5,5	10
EGB0505-E40	PAP0505-P14	5	7	5
EGB0508-E40	PAP0508-P14	5	7	8
EGB0510-E40	PAP0510-P14	5	7	10
EGB0606-E40	PAP0606-P14	6	8	6
EGB0608-E40	PAP0608-P14	6	8	8
EGB0610-E40	PAP0610-P14	6	8	10
EGB0710-E40	PAP0710-P14	7	9	10
EGB0806-E40	PAP0806-P14	8	10	6
EGB0808-E40	PAP0808-P14	8	10	8
EGB0810-E40	PAP0810-P14	8	10	10
EGB0812-E40	PAP0812-P14	8	10	12
EGB1008-E40	PAP1008-P14	10	12	8
EGB1010-E40	PAP1010-P14	10	12	10
EGB1012-E40	PAP1012-P14	10	12	12
EGB1015-E40	PAP1015-P14	10	12	15
EGB1208-E40	PAP1208-P14	12	14	8
EGB1210-E40	PAP1210-P14	12	14	10
EGB1212-E40	PAP1212-P14	12	14	12
EGB1215-E40	PAP1215-P14	12	14	15
EGB1220-E40	PAP1220-P14	12	14	20
EGB1225-E40	PAP1225-P14	12	14	25
EGB1310-E40	PAP1310-P14	13	15	10
EGB1410-E40	PAP1410-P14	14	16	10
EGB1412-E40	PAP1412-P14	14	16	12
EGB1415-E40	PAP1415-P14	14	16	15
EGB1420-E40	PAP1420-P14	14	16	20
EGB1425-E40	PAP1425-P14	14	16	25
EGB1510-E40	PAP1510-P14	15	17	10
EGB1512-E40	PAP1512-P14	15	17	12
EGB1515-E40	PAP1515-P14	15	17	15
EGB1520-E40	PAP1520-P14	15	17	20
EGB1525-E40	PAP1525-P14	15	17	25
EGB1610-E40	PAP1610-P14	16	18	10
EGB1612-E40	PAP1612-P14	16	18	12
EGB1615-E40	PAP1615-P14	16	18	15
EGB1620-E40	PAP1620-P14	16	18	20
EGB1625-E40	PAP1625-P14	16	18	25
EGB1810-E40	PAP1810-P14	18	20	10
EGB1815-E40	PAP1815-P14	18	20	15
EGB1820-E40	PAP1820-P14	18	20	20
EGB1825-E40	PAP1825-P14	18	20	25
EGB2010-E40	PAP2010-P14	20	23	10
EGB2015-E40	PAP2015-P14	20	23	15
EGB2020-E40	PAP2020-P14	20	23	20
EGB2025-E40	PAP2025-P14	20	23	25
EGB2030-E40	PAP2030-P14	20	23	30
EGB2215-E40	PAP2215-P14	22	25	15
EGB2220-E40	PAP2220-P14	22	25	20
EGB2225-E40	PAP2225-P14	22	25	25
EGB2230-E40	PAP2230-P14	22	25	30
EGB2415-E40	PAP2415-P14	24	27	15
EGB2420-E40	PAP2420-P14	24	27	20
EGB2425-E40	PAP2425-P14	24	27	25
EGB2430-E40	PAP2430-P14	24	27	30
EGB2510-E40	PAP2510-P14	25	28	10
EGB2515-E40	PAP2515-P14	25	28	15
EGB2520-E40	PAP2520-P14	25	28	20
EGB2525-E40	PAP2525-P14	25	28	25
EGB2530-E40	PAP2530-P14	25	28	30
EGB2540-E40	PAP2540-P14	25	28	40
EGB2550-E40	PAP2550-P14	25	28	50
EGB2820-E40	PAP2820-P14	28	32	20
EGB2830-E40	PAP2830-P14	28	32	30
EGB3015-E40	PAP3015-P14	30	34	15
EGB3020-E40	PAP3020-P14	30	34	20
EGB3025-E40	PAP3025-P14	30	34	25
EGB3030-E40	PAP3030-P14	30	34	30
EGB3040-E40	PAP3040-P14	30	34	40
EGB3230-E40	PAP3230-P14	32	36	30
EGB3240-E40	PAP3240-P14	32	36	40
EGB3520-E40	PAP3520-P14	35	39	20
EGB3530-E40	PAP3530-P14	35	39	30
EGB3540-E40	PAP3540-P14	35	39	40
EGB3550-E40	PAP3550-P14	35	39	50
