Сепараторы подшипников качения

  Роль и виды сепараторов в подшипниках качения

Сепараторы играют ключевую роль в функционировании подшипников качения, выполняя следующие основные задачи:

— Поддержание дистанции и снижение трения: сепараторы не дают телам качения соприкасаться друг с другом, поддерживая между ними приемлемое расстояние. Это минимизирует трение и, как следствие, уменьшает нагрев подшипника.

— Равномерное распределение нагрузки и плавность хода: они обеспечивают равномерное расположение тел качения по всей окружности подшипника. Это приводит к равномерному распределению нагрузки, что, в свою очередь, способствует плавной и тихой работе подшипника.

— Направление и предотвращение проскальзывания: сепараторы направляют тела качения в зонах, где нагрузка минимальна. Это улучшает условия качения и предотвращает нежелательное проскальзывание, которое может привести к деформациям.

— Фиксация тел качения: в разъемных конструкциях подшипников сепараторы удерживают тела качения на месте во время сборки и разборки, предотвращая их выпадение.

Для обеспечения надежной работы сепаратора критически важны его конструкция и материал изготовления.

Сепараторы подшипников качения можно разделить на три основные категории:

1. Штампованные

Обычно изготавливаются из тонкого стального листа или, реже, латуни. В зависимости от типа подшипника, они могут быть выполнены в виде:

— составных элементов из латуни или стали (a)

— клепаных конструкций из стали (b)

— защелкивающихся элементов из латуни или стали (c)

— прочных стальных сепараторов оконного типа (d)

Особенности штамповки

— Экономичность: штамповка является высокопроизводительным и экономичным методом изготовления, что делает эти сепараторы наиболее распространенными в массовом производстве.

— Легкость: благодаря тонкому материалу, штампованные сепараторы имеют малую массу, что снижает инерцию подшипника.

— Простота конструкции: они относительно просты в конструкции, что упрощает их монтаж в подшипник.

— Ограничения: могут быть менее прочными по сравнению с массивными сепараторами и иметь ограничения по применению в условиях высоких нагрузок или температур.

2. Массивные

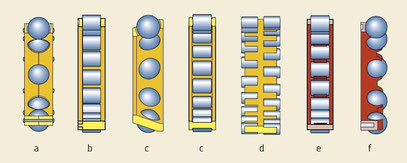

Изготавливаются из более прочных материалов, таких как латунь, сталь, легкие сплавы, полимеры или текстолит. В зависимости от конструкции подшипника, они могут быть следующих типов:

— составные, изготовленные механической обработкой и клепкой (a)

— составные, изготовленные исключительно механической обработкой (b)

— цельные, изготовленные механической обработкой, оконного типа (c)

— гребенчатые, изготовленные механической обработкой (d)

— литые полимерные оконного типа (e)

— литые полимерные с защелкивающимся механизмом (f)

— цельные сепараторы из текстолита, изготовленные механической обработкой

Центрирование массивных сепараторов

Могут быть центрированы по различным элементам подшипника:

— по телам качения (a)

— по внутреннему кольцу (b)

— по наружному кольцу (c),

Такое центрирование обеспечивает правильное радиальное положение сепаратора.

Особенности массивных сепараторов

— Высокая прочность: изготавливаются из более толстых и прочных материалов, что позволяет им перенести высокие нагрузки и ударные воздействия.

— Точность: Механическая обработка позволяет добиться высокой точности размеров и формы, что важно для высокоточных подшипников.

— Разнообразие материалов: Широкий выбор материалов (металлы, полимеры, текстолит) позволяет оптимизировать сепаратор под реальные условия работы.

— Применение в тяжелых условиях: Часто используются в подшипниках, работающих в условиях высоких температур, больших нагрузок, вибрации или агрессивных сред.

— Центрирование: Возможность центрирования по различным элементам подшипника обеспечивает стабильность и точность работы.

Преимущества полимерных массивных сепараторов

Обладают отличным сочетанием прочности и эластичности. Их гладкие поверхности и хорошие скользящие свойства при контакте со стальными деталями подшипника способствуют низкому трению, минимизируя тепловыделение и износ. Низкая плотность полимеров также снижает инерцию сепаратора. Эти свойства делают полимерные сепараторы устойчивыми к повреждениям при недостаточном смазывании, позволяя подшипнику работать длительное время без заклинивания.

3. Сепараторы с осями

Оснащенные осями, требуют использования полых роликов и применяются исключительно в крупногабаритных роликовых подшипниках. Они имеют сложную конструкцию, обеспечивающую точное позиционирование каждого ролика. Их применение обусловлено необходимостью выдерживать значительные нагрузки и обеспечивать высокую точность вращения в условиях, где традиционные сепараторы могут быть недостаточно прочными или точными.

Выбор материала сепаратора

Выбор материала определяется множеством факторов, включая:

— Рабочие температуры: некоторые материалы, такие как полимеры, имеют ограничения по максимальной рабочей температуре. При высоких температурах предпочтение отдается металлам (сталь, латунь).

— Скорость вращения: при высоких скоростях вращения важна низкая инерция сепаратора, что делает полимеры и легкие сплавы привлекательными. Нагрузка: Для тяжелых нагрузок требуются прочные материалы, такие как сталь или латунь.

— Смазывание: в условиях недостаточного смазывания полимерные сепараторы могут быть предпочтительнее из-за их антифрикционных свойств.

— Химическая среда: в агрессивных средах необходимо выбирать материалы, устойчивые к коррозии и химическому воздействию.

— Вибрация и ударные нагрузки: Для таких условий требуются материалы с хорошей усталостной прочностью и возможностью поглощать энергию.

— Стоимость: стоимость материала и сложность изготовления также играют роль в выборе.

Инновации в материалах сепараторов

Современные разработки направлены на создание сепараторов из композитных материалов, армированных волокнами, что позволяет сочетать высокую прочность с низкой массой. Также активно исследуются новые полимерные материалы с улучшенными трибологическими свойствами (низкое трение, высокая износостойкость) и повышенной термостойкостью. Эти инновации позволяют создавать подшипники, способные работать в еще более экстремальных условиях и с увеличенным сроком службы.
