Шарнирные головки — описание и размеры

Шарнирная головка представляет собой самоустанавливающийся подшипник скольжения, использующий сферическое внутреннее кольцо. Это кольцо, хромированное в рабочей зоне, обладает высокой точностью и твердостью, сравнимой с подшипниковыми шариками. Благодаря отполированной рабочей поверхности внутреннего кольца и оптимизированной конструкции держателя, шарнирный наконечник тяги обеспечивает стабильное и очень плавное вращение и колебание.

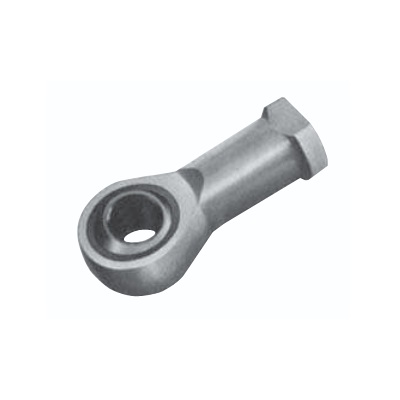

1. Модель PHS (с внутренней резьбой): в этой версии между хромированным стальным держателем и хромированным сферическим внутренним кольцом находится специальный медный сплав, обеспечивающий отличную приработку. Это гарантирует высокую прочность, износостойкость и коррозионную стойкость. Для смазки предусмотрен специальный штуцер.

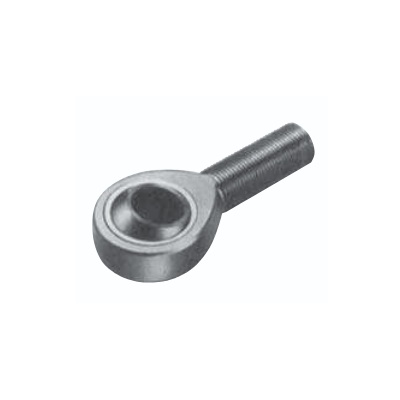

2. Модель POS (с внешней резьбой): данная модель является высокопрочным наконечником тяги, по своим характеристикам аналогичным модели PHS, но с внешней резьбой на держателе.

Наконечник с внутренней резьбой

Размеры и аналоги (внутренняя правая резьба)

INA	SKF	IKO	ASAHI	d, мм	d2, мм	l2, мм	G
	SIKAC5M	PHS5	JAF5	5	16	35	M5x0,8
GIKR6-PB	SIKAC6M	PHS6	JAF6	6	18	39	M6x1
GIKR8-PB	SIKAC8M	PHS8	JAF8	8	22	47	M8x1,25
GIKR10-PB	SIKAC10M	PHS10	JAF10	10	26	56	M10x1,5
GIKR12-PB	SIKAC12M	PHS12	JAF12	12	30	65	M12x1,75
GIKR14-PB	SIKAC14M	PHS14	JAF14	14	34	74	M14x2
GIKR16-PB	SIKAC16M	PHS16	JAF16	16	38	83	M16x2
GIKR18-PB	SIKAC18M	PHS18	JAF18	18	42	92	M18x1,5
GIKR20-PB	SIKAC20M	PHS20	JAF20	20	46	100	M20x1,5
GIKR22-PB	SIKAC22M	PHS22	JAF22	22	50	109	M22x1,5
GIKR25-PB	SIKAC25M	PHS25	JAF25	25	60	124	M25x2
GIKR30-PB	SIKAC30M	PHS30	JAF30	30	70	145	M30x2

Размеры и аналоги (внутренняя левая резьба)

INA	SKF	IKO	ASAHI	d, мм	d2, мм	l2, мм	G
	SILKAC5M	PHS5L	JAFL5	5	16	35	M5x0,8
GIKL6-PB	SILKAC6M	PHS6L	JAFL6	6	18	39	M6x1
GIKL8-PB	SILKAC8M	PHS8L	JAFL8	8	22	47	M8x1,25
GIKL10-PB	SILKAC10M	PHS10L	JAFL10	10	26	56	M10x1,5
GIKL12-PB	SILKAC12M	PHS12L	JAFL12	12	30	65	M12x1,75
GIKL14-PB	SILKAC14M	PHS14L	JAFL14	14	34	74	M14x2
GIKL16-PB	SILKAC16M	PHS16L	JAFL16	16	38	83	M16x2
GIKL18-PB	SILKAC18M	PHS18L	JAFL18	18	42	92	M18x1,5
GIKL20-PB	SILKAC20M	PHS20L	JAFL20	20	46	100	M20x1,5
GIKL22-PB	SILKAC22M	PHS22L	JAFL22	22	50	109	M22x1,5
GIKL25-PB	SILKAC25M	PHS25L	JAFL25	25	60	124	M25x2
GIKL30-PB	SILKAC30M	PHS30L	JAFL30	30	70	145	M30x2

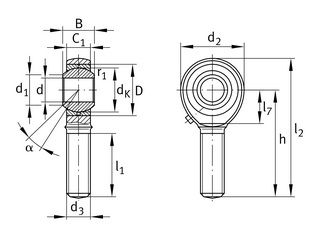

Наконечник с наружной резьбой

Размеры и аналоги (наружная правая резьба)

INA	SKF	IKO	ASAHI	d, мм	d2, мм	l4, мм	G
	SAKAC5M	POS5	JAM5	5	16	41	M5x0,8
GAKR6-PB	SAKAC6M	POS6	JAM6	6	18	45	M6x1
GAKR8-PB	SAKAC8M	POS8	JAM8	8	22	53	M8x1,25
GAKR10-PB	SAKAC10M	POS10	JAM10	10	26	61	M10x1,5
GAKR12-PB	SAKAC12M	POS12	JAM12	12	30	69	M12x1,75
GAKR14-PB	SAKAC14M	POS14	JAM14	14	34	77	M14x2
GAKR16-PB	SAKAC16M	POS16	JAM16	16	38	85	M16x2
GAKR18-PB	SAKAC18M	POS18	JAM18	18	42	93	M18x1,5
GAKR20-PB	SAKAC20M	POS20	JAM20	20	46	101	M20x1,5
GAKR22-PB	SAKAC22M	POS22	JAM22	22	50	109	M22x1,5
GAKR25-PB	SAKAC25M	POS25	JAM25	25	60	124	M25x2
GAKR30-PB	SAKAC30M	POS30	JAM30	30	70	145	M30x2

Размеры и аналоги (наружная левая резьба)

INA	SKF	IKO	ASAHI	d, мм	d2, мм	l4, мм	G
	SALKAC5M	POS5L	JAML5	5	16	41	M5x0,8
GAKL6-PB	SALKAC6M	POS6L	JAML6	6	18	45	M6x1
GAKL8-PB	SALKAC8M	POS8L	JAML8	8	22	53	M8x1,25
GAKL10-PB	SALKAC10M	POS10L	JAML10	10	26	61	M10x1,5
GAKL12-PB	SALKAC12M	POS12L	JAML12	12	30	69	M12x1,75
GAKL14-PB	SALKAC14M	POS14L	JAML14	14	34	77	M14x2
GAKL16-PB	SALKAC16M	POS16L	JAML16	16	38	85	M16x2
GAKL18-PB	SALKAC18M	POS18L	JAML18	18	42	93	M18x1,5
GAKL20-PB	SALKAC20M	POS20L	JAML20	20	46	101	M20x1,5
GAKL22-PB	SALKAC22M	POS22L	JAML22	22	50	109	M22x1,5
GAKL25-PB	SALKAC25M	POS25L	JAML25	25	60	124	M25x2
GAKL30-PB	SALKAC30M	POS30L	JAML30	30	70	145	M30x2
