Приводные ремни — виды и особенности конструкции

Приводной ремень — назначение — история развития

Приводной ремень представляет собой гибкий компонент механизма, предназначенный для передачи вращательного движения (крутящего момента) посредством силы трения между натянутым ремнем и специальными колесами – шкивами. Этот элемент является ключевым для функционирования большинства машин и находит широкое применение в различных промышленных сферах. Наш ассортимент включает более 10 000 наименований продукции от отечественных и ведущих мировых изготовителей, охватывая такие типы, как универсальные, клиновые, многоручьевые, вариаторные, зубчатые и другие.

Регулярная замена приводного ремня гарантирует продолжительную и бесперебойную работу всего механизма. Необходимость замены очевидна, если на внутренней стороне обнаружены трещины, по краям появились расслоения («бахрома»), ремень значительно растянулся или его гладкая поверхность деформировалась. При выборе нового ремня важно учитывать репутацию производителя и материал, из которого он изготовлен.

Ременная передача является одним из старейших способов передачи механической энергии и вращательного момента. Точные сведения о начале ее применения отсутствуют, однако известно, что ремни использовались с момента зарождения механизации, фактически появившись одновременно с колесом.

Развитие механизации стимулировало совершенствование технологий и материалов для производства ремней. Первые ремни изготавливались из кожи и сухожилий животных. По мере роста требований к точности, прочности и экономической эффективности, появились ремни из резины и каучука. Затем были разработаны полимерные материалы и современные технологии, что позволило создать ремни, способные выдерживать огромные нагрузки, работать в разнообразных условиях и иметь срок службы, измеряемый десятками тысяч часов.

Виды клиновых ремней

Название этого типа обусловлено их формой – усеченного клина (трапеции) – и принципом работы. При натяжении ремень плотно входит в канавку шкива, создавая «клиновой эффект». Это значительно увеличивает сцепление и, как следствие, способность передавать крутящий момент.

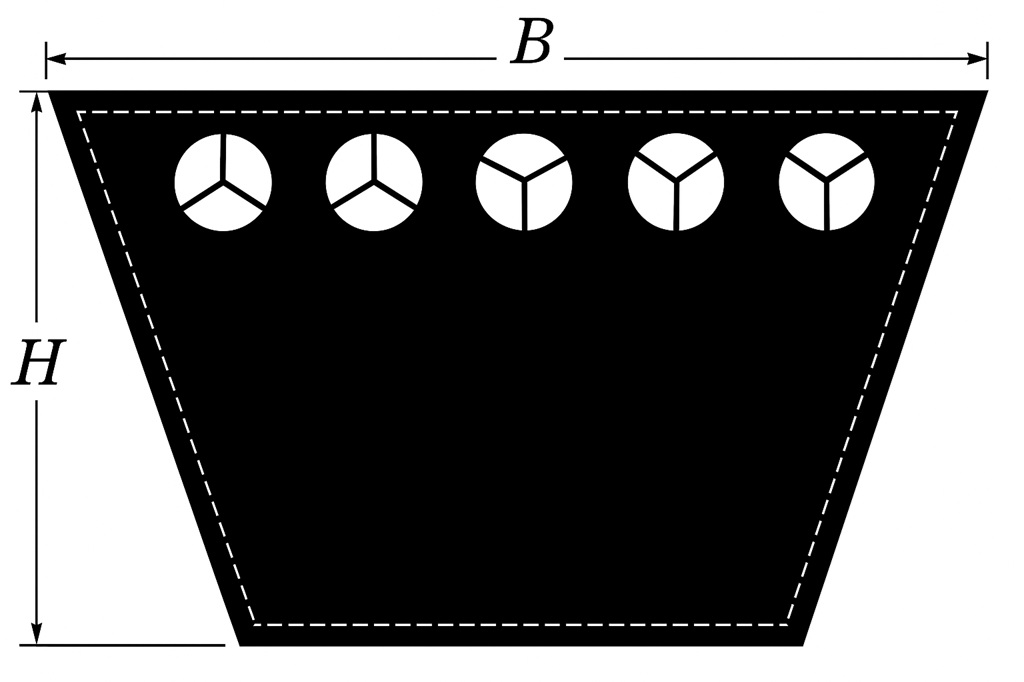

Классические (стандартные) профили (A, B, C, D, E, Z(M)):

Эти традиционные профили различаются по площади поперечного сечения, которая увеличивается от A к Z, при этом сохраняются пропорции сторон. Основу ремня составляет корд – несущий слой, расположенный в центре сечения и воспринимающий основную нагрузку. Корд изготавливается из высокопрочных синтетических материалов, таких как капрон, полиэстер, кевлар или арамид. Основа ремня формирует его профиль и передает усилия на корд. Снаружи ремень покрыт износостойкой тканевой оболочкой. Длина варьируется в широком диапазоне, что делает их универсальными для множества механизмов. Импортные ремни часто маркируются по внутренней длине в дюймах (включая дробные значения, например, 42 1/2 дюйма).

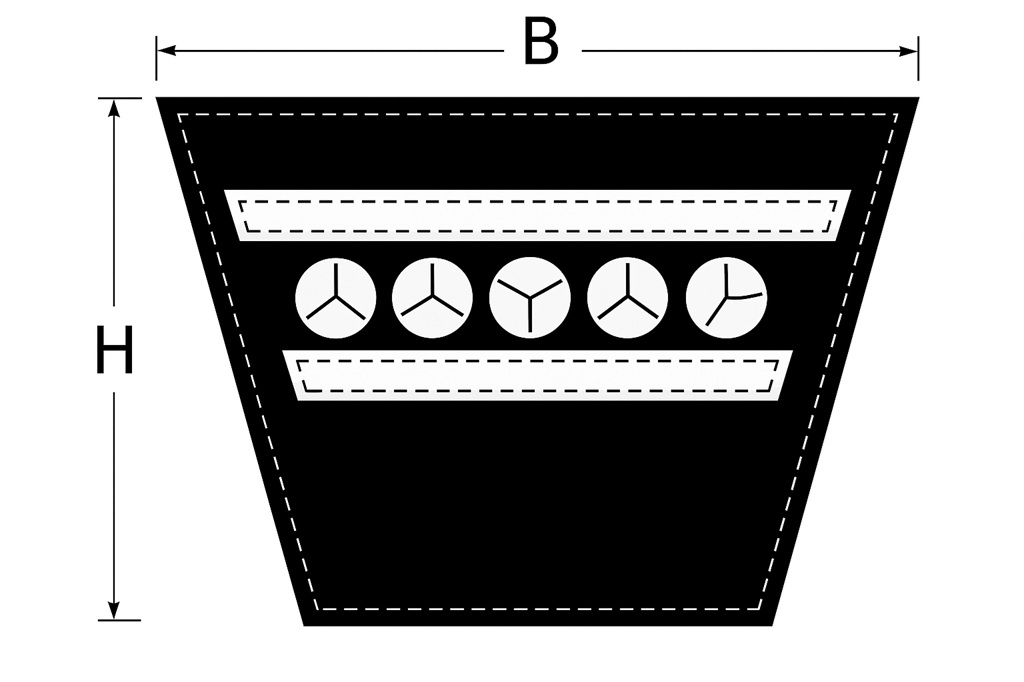

Узкие SP:

Появление более прочных материалов для корда привело к созданию усиленных ремней. При тех же габаритах они способны передавать в 1,5-2 раза больше мощности, особенно на высоких скоростях. Эти преимущества способствуют постепенному вытеснению классических профилей. Единственный недостаток – необходимость использования шкивов большего диаметра по сравнению с «классическими» ремнями. Однако этот недостаток отсутствует у зубчатого усиленного профиля типа XP, о которых речь пойдет далее.

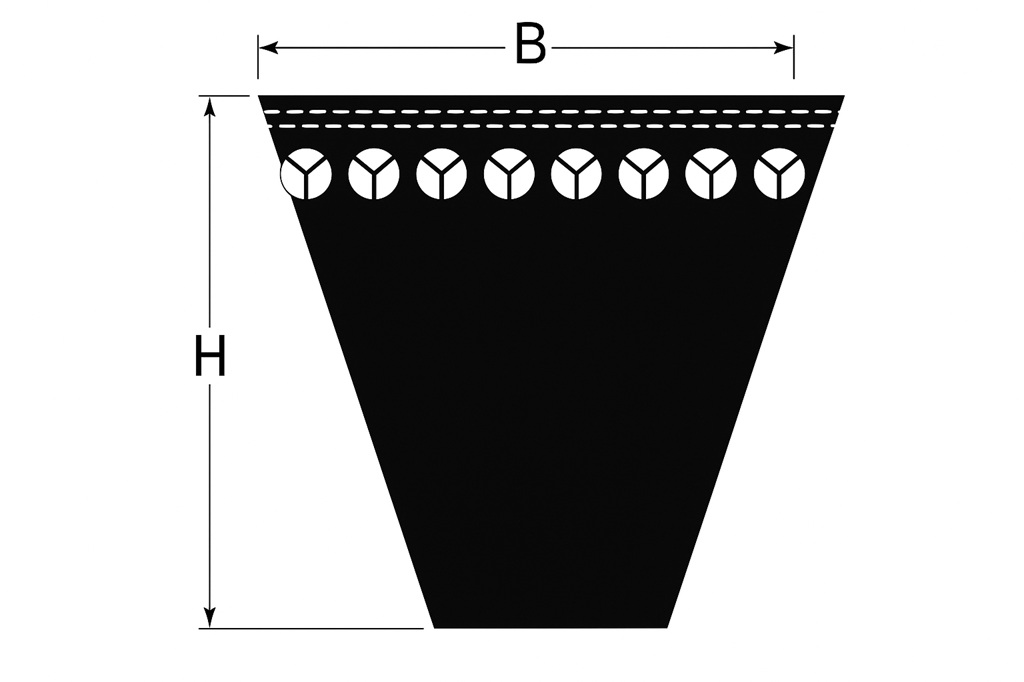

Зубчатые XP:

Зубчатые усиленные ремни представляют собой дальнейшее развитие узких. Они не имеют внешней тканевой оболочки; вместо нее рабочие поверхности точно отшлифованы. Зубцы на этих ремнях служат не для зацепления, а для уменьшения изгибающих и тепловых напряжений. Эта особенность позволяет использовать их со шкивами меньшего диаметра без потери несущей способности, или же передавать на 15-20% больше мощности при том же диаметре шкива. По сравнению с типом SP, эти профили выдерживают вдвое большие нагрузки (а по сравнению с классическими – в четыре раза).

Поликлиновые (ребристые), многоручьевые приводные ремни

Эти ремни стали популярны благодаря своей уникальной конструкции, которая существенно повышает их несущую способность. Низкий профиль и возможность использования шкивов меньшего диаметра позволяют им эффективно работать на высоких скоростях. По своей структуре поликлиновой ремень напоминает клиновой: он также имеет защитный внешний слой, под которым находится корд из синтетических нитей или волокон. Именно этот корд является основным элементом, передающим крутящий момент.

Однако рабочая поверхность у них отличается. В отличие от клинового профиля с одним клином, ребристый ремень, как следует из его названия, оснащен несколькими более узкими клиньями, расположенными в ряд. В большинстве моделей их количество варьируется от 3 до 12. Благодаря этому, при одинаковой ширине корда, площадь контакта с поверхностью шкива значительно увеличивается. Это позволяет ремню, несмотря на меньшие габариты, передавать больший крутящий момент.
