Цилиндрические роликоподшипники

Роликовые радиальные подшипники с цилиндрическими роликами

Радиальный роликовый подшипник предназначен для восприятия радиальных нагрузок, направленных перпендикулярно оси вала. Радиальная грузоподъёмность роликового радиального подшипника превышает грузоподъёмность аналогичного шарикового радиального подшипника.

Однорядные роликовые радиальные подшипники с цилиндрическими роликами

В однорядном цилиндрическом роликоподшипнике ролики всегда катятся между направляющими бортами, выполненными заодно с одним из колец подшипника.

Цилиндрические роликовые подшипники имеют разъемную конструкцию — кольцо с бортами вместе с роликами и сепаратором, может быть смонтировано отдельно от другого кольца. В результате монтаж и демонтаж становиться проще.

Радиальные роликоподшипники могут воспринимать тяжелые радиальные нагрузки и работать с большими частотами вращения.

Подшипники выпускаются в различном конструктивном исполнении. Самыми распространенными являются конструкции NU, N, NJ и NUP.

Серии и конструкции

Конструкция NU

Роликоподшипники серии NU — однорядные и имеют два борта на наружном кольце, внутреннее кольцо без бортов. Данная конструкция позволяет компенсировать осевое смещение вала относительно корпуса в обоих направлениях. Величину допустимого осевого смещения («s») можно уточнить в каталогах.

Серия NU без уплотнений и требуют обслуживания. Смазываются такие подшипники жидким маслом или пластичной смазкой.

Сепараторы изготавливаются из стали, полиамида или латуни.

Рабочая температура от — 30°С до + 150°С для подшипников со стальными или латунными сепараторами и — 30°С до + 120°С для подшипников с полиамидным сепаратором. При использовании в производстве хладагента аммиак или фреон, рабочая температура подшипника с сепаратором из полиамида не должна превышать + 70°С.

Таблица обозначений и размеров серии NU

SKF	d, мм	D, мм	B, мм
NU1005	25	47	12
NU1006	30	55	13
NU1007ECP	35	62	14
NU1008ML	40	68	15
NU1009ECP	45	75	16
NU1011ECP	55	90	18
NU1013ML	65	100	18
NU1014ML	70	110	20
NU1015ML	75	115	20
NU1017ML	85	130	22
NU1018ML	90	140	24
NU1019ML	95	145	24
NU1020ML	100	150	24
NU1021ML	105	160	26
NU1022ML	110	170	28
NU1024ML	120	180	28
NU1026ML	130	200	33
NU1028ML	140	210	33
NU1030ML	150	225	35
NU1032ML	160	240	38
NU1034ML	170	260	42
NU1036ML	180	280	46
NU1038ML	190	290	46
NU1040MA	200	310	51
NU1044MA	220	340	56
NU1048MA	240	360	56
NU1052MA	260	400	65
NU1056MA	280	420	65
NU202ECP	15	35	11
NU203ECP	17	40	12
NU204ECP	20	47	14
NU205ECP	25	52	15
NU206ECP	30	62	16
NU207ECP	35	72	17
NU208ECP	40	80	18
NU209ECP	45	85	19
NU210ECP	50	90	20
NU211ECP	55	100	21
NU212ECP	60	110	22
NU213ECP	65	120	23
NU214ECP	70	125	24
NU215ECP	75	130	25
NU216ECP	80	140	26
NU217ECP	85	150	28
NU218ECP	90	160	30
NU219ECP	95	170	32
NU220ECP	100	180	34
NU2203ECP	17	40	16
NU2204ECP	20	47	18
NU2205ECP	25	52	18
NU2206ECP	30	62	20
NU2207ECP	35	72	23
NU2208ECP	40	80	23
NU2209ECP	45	85	23
NU221ECP	105	190	36
NU2210ECP	50	90	23
NU2211ECP	55	100	25
NU2212ECP	60	110	28
NU2213ECP	65	120	31
NU2214ECP	70	125	31
NU2215ECP	75	130	31
NU2216ECP	80	140	33
NU2217ECP	85	150	36
NU2218ECP	90	160	40
NU2219ECP	95	170	43
NU222ECP	110	200	38
NU2220ECP	100	180	46
NU2222ECP	110	200	53
NU2224ECP	120	215	58
NU2226ECP	130	230	64
NU2230ECM	150	270	73
NU2232ECMA	160	290	80
NU224ECP	120	215	40
NU226ECP	130	230	40
NU228ECJ	140	250	42
NU230ECJ	150	270	45
NU2304ECP	20	52	21
NU2305ECP	25	62	24
NU2306ECP	30	72	27
NU2307ECP	35	80	31
NU2308ECP	40	90	33
NU2309ECP	45	100	36
NU2310ECP	50	110	40
NU2311ECP	55	120	43
NU2312ECP	60	130	46
NU2313ECP	65	140	48
NU2314ECP	70	150	51
NU2315ECP	75	160	55
NU2316ECP	80	170	58
NU2317ECP	85	180	60
NU2318ECP	90	190	64
NU2319ECJ	95	200	67
NU232ECML	160	290	48
NU2320ECP	100	215	73
NU2322ECP	110	240	80
NU2324ECMA	120	260	86
NU2326ECMA	130	280	93
NU234ECMA	170	310	52
NU236ECMA	180	320	52
NU303ECP	17	47	14
NU304ECP	20	52	15
NU305ECP	25	62	17
NU306ECP	30	72	19
NU307ECP	35	80	21
NU308ECP	40	90	23
NU309ECP	45	100	25
NU310ECP/C3	50	110	27
NU311ECP	55	120	29
NU312ECP	60	130	31
NU313ECP	65	140	33
NU314ECP	70	150	35
NU315ECP	75	160	37
NU316ECP	80	170	39
NU317ECP	85	180	41
NU318ECP	90	190	43
NU319ECP	95	200	45
NU320ECP	100	215	47
NU321ECP	105	225	49
NU322ECP	110	240	50
NU324ECP	120	260	55
NU326ECP	130	280	58
NU328ECJ	140	300	62
NU330ECM	150	320	65
NU332ECMA	160	340	68
NU406	30	90	23
NU407	35	100	25
NU408	40	110	27
NU409	45	120	29
NU410	50	130	31
NU411	55	140	33
NU412	60	150	35
NU413	65	160	37
NU414	70	180	42
NU415	75	190	45

---

Конструкция NJ



Роликоподшипники серии NJ — однорядные и имеют два борта на наружном кольце и один борт на внутреннем. Данная конструкция позволяет поддерживать большие радиальные нагрузки и осевые нагрузки в одну сторону (подшипники обеспечивают одностороннюю фиксацию вала). Для двусторонней фиксации вала совместно с подшипниками NJ используются фасонные кольца HJ.

Тип NJ без уплотнений и требуют обслуживания. Для смазывания используется жидкое масло или пластичная смазка.

Сепараторы изготавливаются из стали, полиамида или латуни.

Рабочая температура от — 30°С до + 150°С для роликоподшипников со стальными или латунными сепараторами и — 30°С до + 120°С для подшипников с полиамидным сепаратором. При использовании в производстве хладагента аммиак или фреон, рабочая температура подшипника с сепаратором из полиамида не должна превышать + 70°С.

Таблица обозначений и размеров серии NJ

SKF	d, мм	D, мм	B, мм
NJ202ECP	15	35	11
NJ203ECP	17	40	12
NJ204ECP	20	47	14
NJ205ECP	25	52	15
NJ206ECP	30	62	16
NJ207ECP	35	72	17
NJ208ECP	40	80	18
NJ209ECP	45	85	19
NJ210ECP	50	90	20
NJ211ECP	55	100	21
NJ212ECP	60	110	22
NJ213ECP	65	120	23
NJ214ECP	70	125	24
NJ215ECP	75	130	25
NJ216ECP	80	140	26
NJ217ECP	85	150	28
NJ218ECP	90	160	30
NJ219ECP	95	170	32
NJ220ECP	100	180	34
NJ2203ECP	17	40	16
NJ2204ECP	20	47	18
NJ2205ECP	25	52	18
NJ2206ECP	30	62	20
NJ2207ECP	35	72	23
NJ2208ECP	40	80	23
NJ2209ECP	45	85	23
NJ221ECP	105	190	36
NJ2210ECP	50	90	23
NJ2211ECP	55	100	25
NJ2212ECP	60	110	28
NJ2213ECP	65	120	31
NJ2214ECP	70	125	31
NJ2215ECP	75	130	31
NJ2216ECP	80	140	33
NJ2217ECP	85	150	36
NJ2218ECP	90	160	40
NJ2219ECP	95	170	43
NJ222ECP	110	200	38
NJ2220ECP	100	180	46
NJ2222ECP	110	200	53
NJ2224ECJ	120	215	58
NJ224ECP	120	215	40
NJ226ECP	130	230	40
NJ228ECJ	140	250	42
NJ230ECJ	150	270	45
NJ2304ECP	20	52	21
NJ2305ECP	25	62	24
NJ2306ECP	30	72	27
NJ2307ECP	35	80	31
NJ2308ECP	40	90	33
NJ2309ECP	45	100	36
NJ2310ECP	50	110	40
NJ2311ECP	55	120	43
NJ2312ECP	60	130	46
NJ2313ECP	65	140	48
NJ2314ECP	70	150	51
NJ2315ECP	75	160	55
NJ2316ECP	80	170	58
NJ2317ECP	85	180	60
NJ2318ECP	90	190	64
NJ2319ECJ	95	200	67
NJ232ECML	160	290	48
NJ2320ECJ	100	215	73
NJ234ECMA	170	310	52
NJ236ECMA	180	320	52
NJ303ECP	17	47	14
NJ304ECP	20	52	15
NJ305ECP	25	62	17
NJ306ECP	30	72	19
NJ307ECP	35	80	21
NJ308ECJ	40	90	23
NJ308ECP	40	90	23
NJ309ECP	45	100	25
NJ310ECP	50	110	27
NJ311ECP	55	120	29
NJ312ECP	60	130	31
NJ313ECP	65	140	33
NJ314ECP	70	150	35
NJ315ECP	75	160	37
NJ316ECP	80	170	39
NJ317ECP	85	180	41
NJ318ECJ	90	190	43
NJ319ECP	95	200	45
NJ320ECJ	100	215	47
NJ321ECJ	105	225	49
NJ322ECJ	110	240	50
NJ324ECJ	120	260	55
NJ406	30	90	23
NJ407	35	100	25
NJ408	40	110	27
NJ409	45	120	29
NJ410	50	130	31
NJ412	60	150	35
NJ413	65	160	37



---

Конструкция NUP

Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Такой роликоподшипник можно использовать как фиксирующий, то есть он может фиксировать вал в осевом направлении в обе стороны.

Таблица обозначений и размеров серии NUP



SKF	d, мм	D, мм	B, мм
NUP203ECP	17	40	12
NUP204ECP	20	47	14
NUP205ECP	25	52	15
NUP206ECP	30	62	16
NUP207ECP	35	72	17
NUP208ECP	40	80	18
NUP209ECP	45	85	19
NUP210ECP	50	90	20
NUP211ECJ	55	100	21
NUP211ECP	55	100	21
NUP212ECP	60	110	22
NUP213ECP	65	120	23
NUP214ECP	70	125	24
NUP215ECP	75	130	25
NUP216ECP	80	140	26
NUP217ECP	85	150	28
NUP218ECP	90	160	30
NUP219ECP	95	170	32
NUP220ECP	100	180	34
NUP2203ECP	17	40	16
NUP2205ECP	25	52	18
NUP2206ECP	30	62	20
NUP2207ECP	35	72	23
NUP2208ECP	40	80	23
NUP2209ECP	45	85	23
NUP2210ECP	50	90	23
NUP2211ECP	55	100	25
NUP2212ECP	60	110	28
NUP2213ECP	65	120	31
NUP2214ECP	70	125	31
NUP2215ECP	75	130	31
NUP2216ECP	80	140	33
NUP2217ECP	85	150	36
NUP2218ECP	90	160	40
NUP222ECP	110	200	38
NUP228ECJ	140	250	42
NUP230ECJ	150	270	45
NUP2305ECP	25	62	24
NUP2306ECP	30	72	27
NUP2307ECP	35	80	31
NUP2308ECP	40	90	33
NUP2309ECP	45	100	36
NUP2310ECP	50	110	40
NUP2311ECP	55	120	43
NUP2312ECP	60	130	46
NUP2314ECP	70	150	51
NUP304ECP	20	52	15
NUP305ECP	25	62	17
NUP306ECP	30	72	19
NUP307ECP	35	80	21
NUP308ECP	40	90	23
NUP309ECJ	45	100	25
NUP309ECP	45	100	25
NUP310ECJ	50	110	27
NUP310ECP	50	110	27
NUP311ECP	55	120	29
NUP312ECP	60	130	31
NUP313ECP	65	140	33
NUP314ECP	70	150	35
NUP315ECP	75	160	37
NUP316ECP	80	170	39
NUP317ECP	85	180	41
NUP320ECJ	100	215	47
NUP322ECJ	110	240	50

---

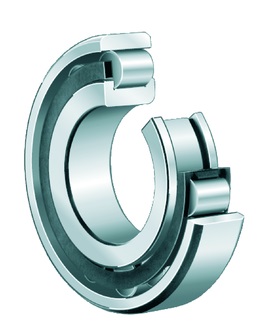

Конструкция N

Внутреннее кольцо имеет два борта, а наружное — без бортов. Подшипник может компенсировать осевое смещение вала относительно корпуса в обоих направлениях за счет внутреннего смещения колец.

Таблица обозначений и размеров роликовых подшипников серии N

SKF	d, мм	D, мм	B, мм
N203ECP	17	40	12
N204ECP	20	47	14
N205ECP	25	52	15
N206ECP	30	62	16
N207ECP	35	72	17
N208ECP	40	80	18
N209ECP	45	85	19
N210ECP	50	90	20
N213ECP	65	120	23
N215ECP	75	130	25
N216ECP	80	140	26
N217ECP	85	150	28
N218ECP	90	160	30
N219ECP	95	170	32
N220ECP	100	180	34
N222ECP	110	200	38
N224ECP	120	215	40
N304ECP	20	52	15
N305ECP	25	62	17
N306ECP	30	72	19
N307ECP	35	80	21
N308ECP	40	90	23
N309ECP	45	100	25
N310ECP	50	110	27
N311ECP	55	120	29
N312ECP	60	130	31
N313ECP	65	140	33
N314ECP	70	150	35
N315ECP	75	160	37
N316ECP	80	170	39
N317ECP	85	180	41
N318ECP	90	190	43
N319ECP	95	200	45
N320ECP	100	215	47
N321ECP	105	225	49
N322ECP	110	240	50
N324ECP	120	260	55

---

Высокоточные однорядные роликовые радиальные подшипники

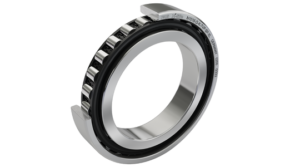

Конструкция N1000

Высокоточные однорядные роликовые цилиндрические подшипники предназначены для восприятия высоких и очень высоких радиальных нагрузок в сочетании со средними и высокими частотами вращения. Роликоподшипники разъемные и имеют два бурта на внутреннем кольце, наружное кольцо не имеет буртов. Благодаря такой конструкции, роликоподшипники данного типа могут компенсировать осевое смещение вала относительно корпуса в обоих направлениях за счет внутреннего смещения колец.

Таблица обозначений и размеров серии N1000

С коническим отверстием K (1:12), разъемный, повышенный класс точности (SP), латунный сепаратор (M1)

FAG	d, мм	D, мм	B, мм
N1006-K-M1-SP	30	55	13
N1007-K-M1-SP	35	62	14
N1008-K-M1-SP	40	68	15
N1009-K-M1-SP	45	75	16
N1010-K-M1-SP	50	80	16
N1011-K-M1-SP	55	90	18
N1012-K-M1-SP	60	95	18
N1013-K-M1-SP	65	100	18
N1014-K-M1-SP	70	110	20
N1015-K-M1-SP	75	115	20
N1016-K-M1-SP	80	125	22
N1017-K-M1-SP	85	130	22
N1018-K-M1-SP	90	140	24
N1019-K-M1-SP	95	145	24
N1020-K-M1-SP	100	150	24
N1021-K-M1-SP	105	160	26
N1022-K-M1-SP	110	170	28
N1024-K-M1-SP	120	180	28
N1026-K-M1-SP	130	200	33
N1028-K-M1-SP	140	210	33
N1030-K-M1-SP	150	225	35
N1032-K-M1-SP	160	240	38
N1034-K-M1-SP	170	260	42
N1036-K-M1-SP	180	280	46
N1038-K-M1-SP	190	290	46
N1040-K-M1-SP	200	310	51

---

Бессепараторные однорядные роликовые подшипники

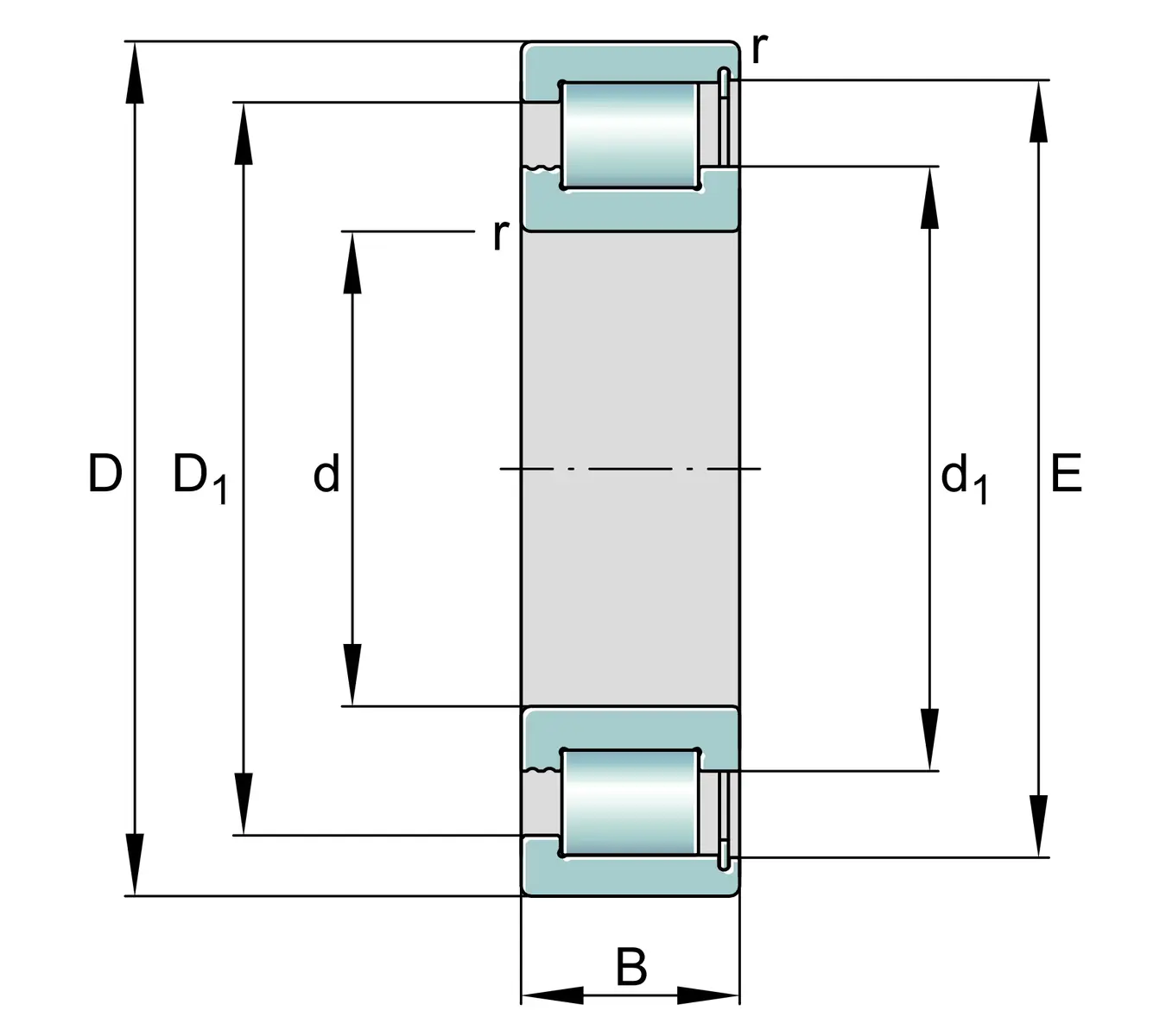

Конструкция SL1829 (NCF29)

Таблица обозначений и размеров подшипников серии SL1829 (NСF29)

SKF	INA	d, мм	D, мм	B, мм
NCF2922V	SL182922	110	150	24
NCF2924V	SL182924	120	165	27
NCF2926V	SL182926	130	180	30
NCF2930V	SL182930	150	210	36
NCF2932V	SL182932	160	220	36
NCF2934V	SL182934	170	230	36
NCF2936V	SL182936	180	250	42
NCF2938V	SL182938	190	260	42
NCF2940V	SL182940	200	280	48
NCF2944V	SL182944	220	300	48
NCF2948V	SL182948	240	320	48
NCF2952V	SL182952	260	360	60
NCF2956V	SL182956	280	380	60
NCF2960V	SL182960	300	420	72



---

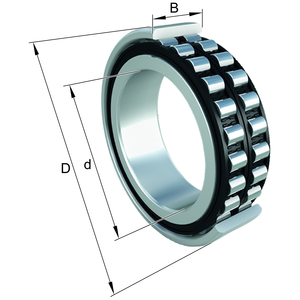

Двухрядные роликовые радиальные подшипники (без сепаратора)

Конструкция SL0450 (NNF50)

Двухрядные бессепараторные цилиндрические роликоподшипники содержат максимальное количество роликов. Данная конструкция позволяет подшипникам воспринимать очень большие радиальные нагрузки при средних частотах вращения. С тремя фланцами на разъёмном внутреннем кольце и одним центральным фланцем на наружном кольце, подшипники типа NNF могут использоваться для осевой фиксации вала в обоих направлениях. На наружном кольце имеются две канавки под стопорные кольца, которые упрощают монтаж и экономят пространство в осевом направлении.

Таблица обозначений и размеров серии SL0450 (NNF50)

INA	SKF	d, мм	D, мм	B, мм
SL045004-PP	NNF5004ADA-2LSV	20	42	30
SL045005-PP	NNF5005ADA-2LSV	25	47	30
SL045006-PP	NNF5006ADA-2LSV	30	55	34
SL045007-PP	NNF5007ADA-2LSV	35	62	36
SL045008-PP	NNF5008ADA-2LSV	40	68	38
SL045009-PP	NNF5009ADA-2LSV	45	75	40
SL045010-PP	NNF5010ADA-2LSV	50	80	40
SL045011-PP	NNF5011ADA-2LSV	55	90	46
SL045012-PP	NNF5012ADA-2LSV	60	95	46
SL045013-PP	NNF5013ADA-2LSV	65	100	46
SL045014-PP	NNF5014ADA-2LSV	70	110	54
SL045015-PP	NNF5015ADA-2LSV	75	115	54
SL045016-PP	NNF5016ADA-2LSV	80	125	60
SL045017-PP	NNF5017ADA-2LSV	85	130	60
SL045018-PP	NNF5018ADA-2LSV	90	140	67
SL045019-PP	NNF5019ADA-2LSV	95	145	67
SL045020-PP	NNF5020ADA-2LSV	100	150	67
SL045022-PP	NNF5022ADA-2LSV	110	170	80
SL045024-PP	NNF5024ADA-2LSV	120	180	80
SL045026-PP	NNF5026ADA-2LSV	130	200	95
SL045028-PP	NNF5028ADA-2LSV	140	210	95
SL045030-PP	NNF5030ADA-2LSV	150	225	100
SL045032-PP	NNF5032ADA-2LSV	160	240	109
SL045034-PP	NNF5034ADA-2LSV	170	260	122
SL045036-PP	NNF5036ADA-2LSV	180	280	136
SL045038-PP	NNF5038ADA-2LSV	190	290	136
SL045040-PP	NNF5040ADA-2LSV	200	310	150
SL045044-PP	NNF5044ADA-2LSV	220	340	160
SL045048-PP	NNF5048ADA-2LSV	240	360	160
SL045052-PP		260	400	190
SL045056-PP		280	420	190
SL045060-PP		300	460	218

---

Высокоточные двухрядные роликовые радиальные подшипники

Кострукции NN и NNU

Таблица обозначений и размеров серии NN и NNU

NN

Обозначение	Внутренний диаметр d, мм	Наружный диаметр D, мм	Ширина B, мм
NN3005K/SP	25	47	16
NN3006KTN/SP	30	55	19
NN3006/SP	30	55	19
NN3007K/SP	35	62	20
NN3007/SP	35	62	20
NN3008KTN/SP	40	68	21
NN3008TN/SP	40	68	21
NN3009KTN/SP	45	75	23
NN3009TN/SP	45	75	23
NN3010KTN/SP	50	80	23
NN3010KTN/SPW33	50	80	23
NN3010TN/SP	50	80	23
NN3010TN/SPW33	50	80	23
NN3011KTN/SP	55	90	26
NN3011KTN/SPW33	55	90	26
NN3011TN/SP	55	90	26
NN3011TN/SPW33	55	90	26
NN3012KTN/SP	60	95	26
NN3013KTN/SP	65	100	26
NN3013KTN/SPW33	65	100	26
NN3013TN/SP	65	100	26
NN3013TN/SPW33	65	100	26
NN3014KTN/SP	70	110	30
NN3014KTN/SPW33	70	110	30
NN3014TN/SP	70	110	30
NN3014TN/SPW33	70	110	30
NN3016KTN/SP	80	125	34
NN3016KTN/SPW33	80	125	34
NN3016TN/SP	80	125	34
NN3016TN/SPW33	80	125	34
NN3017KTN9/SP	85	130	34
NN3017KTN9/SPW33	85	130	34
NN3017TN9/SP	85	130	34
NN3017TN9/SPW33	85	130	34
NN3018KTN9/SP	90	140	37
NN3018KTN9/SPW33	90	140	37
NN3018TN9/SP	90	140	37
NN3018TN9/SPW33	90	140	37
NN3019KTN9/SP	95	145	37
NN3019KTN9/SPW33	95	145	37
NN3020KTN9/SP	100	150	37
NN3020KTN9/SPW33	100	150	37
NN3021KTN9/SP	105	160	41
NN3021KTN9/SPW33	105	160	41
NN3022KTN9/SP	110	170	45
NN3022KTN9/SPW33	110	170	45
NN3022TN9/SP	110	170	45
NN3022TN9/SPW33	110	170	45
NN3024KTN9/SP	120	180	46
NN3024KTN9/SPW33	120	180	46
NN3026KTN9/SPW33	130	200	52
NN3028K/SPW33	140	210	53
NN3030K/SPW33	150	225	56
NN3032K/SPW33	160	240	60
NN3034K/SPW33	170	260	67
NN3036K/SPW33	180	280	74
NN3038K/SPW33	190	290	75
NN3040K/SPW33	200	310	82
NN3044K/SPW33	220	340	90
NN3048K/SPW33	240	360	92
NN3052K/SPW33	260	400	104
NNU4920B/SPW33	100	140	40
NNU4920BK/SPW33	100	140	40
NNU4921B/SPW33	105	145	40
NNU4921BK/SPW33	105	145	40
NNU4922B/SPW33	110	150	40
NNU4922BK/SPW33	110	150	40
NNU4924B/SPW33	120	165	45
NNU4924BK/SPW33	120	165	45
NNU4926B/SPW33	130	180	50
NNU4926BK/SPW33	130	180	50
NNU4928B/SPW33	140	190	50
NNU4928BK/SPW33	140	190	50
NNU4930B/SPW33	150	210	60
NNU4930BK/SPW33	150	210	60
NNU4932B/SPW33	160	220	60
NNU4932BK/SPW33	160	220	60
NNU4934B/SPW33	170	230	60
NNU4934BK/SPW33	170	230	60
NNU4936B/SPW33	180	250	69
NNU4936BK/SPW33	180	250	69
NNU4938B/SPW33	190	260	69
NNU4938BK/SPW33	190	260	69
NNU4940B/SPW33	200	280	80
NNU4940BK/SPW33	200	280	80
NNU4944B/SPW33	220	300	80
NNU4944BK/SPW33	220	300	80
NNU4948B/SPW33	240	320	80
NNU4948BK/SPW33	240	320	80
NNU4952BK/SPW33	260	360	100
NNU4956B/SPW33	280	380	100
NNU4956BK/SPW33	280	380	100
