Шарикоподшипники для шарико-винтовых опор

Шарико-винтовые передачи

Шарико-винтовые передачи (ШВП) являются ключевыми компонентами во многих высокоточных механизмах, от станков с ЧПУ и робототехники до медицинского оборудования и аэрокосмических систем. Их способность преобразовывать вращательное движение в линейное с высокой точностью, жесткостью и эффективностью делает их незаменимыми. Однако эффективность и долговечность ШВП во многом зависят от качества и правильного выбора опорных подшипников. В этой этой статье мы подробно рассмотрим роль и особенности шариковых подшипников, специально разработанных для шарико-винтовых опор.

Шарикоподшипники для опор ШВП

Для опор ШВП используются различные типы подшипников, но шариковые подшипники являются наиболее распространенным и оптимальным выбором по ряду причин:

— Высокая жесткость: ШВП требуют высокой осевой и радиальной жесткости для обеспечения точности позиционирования и минимизации отклонений под нагрузкой. Шариковые подшипники, особенно радиально-упорные, могут быть предварительно нагружены для достижения этой жесткости.

— Низкое трение: шариковые подшипники обладают низким коэффициентом трения, что обеспечивает высокую эффективность передачи и минимизирует потери энергии.

— Высокая точность вращения: для точного линейного перемещения винта ШВП требуется высокая точность вращения опор. Шариковые подшипники производятся с высокими классами точности.

— Высокая грузоподъемность: несмотря на свои компактные размеры, шариковые подшипники могут выдерживать значительные осевые и радиальные нагрузки, характерные для ШВП.

— Долговечность: при правильном выборе, монтаже и смазке шариковые подшипники обеспечивают длительный срок службы.

Типы шариковых подшипников для ШВП

Наиболее часто для опор ШВП используются следующие типы шарикоподшипников:

Радиально-упорные шариковые подшипники

Это основной тип подшипников для ШВП. Они специально разработаны для восприятия комбинированных (радиальных и осевых) нагрузок.

Особенности данного типа:

— Угол контакта: имеют определенный угол контакта между шариками и дорожками качения, что позволяет им воспринимать осевые нагрузки в одном направлении.

— Предварительный натяг: могут быть установлены с предварительным натягом (предварительной нагрузкой) для увеличения жесткости и точности. Это достигается путем установки двух или более подшипников в тандем, «лицом к лицу» (O-образная схема) или «спина к спине» (X-образная схема).

— Высокая жесткость и точность: Идеально подходят для высокоточных применений, где требуется минимизация люфта.

— Высокие скорости: могут работать на высоких скоростях вращения.

— Применение: используются как на приводном, так и на свободном конце ШВП, часто в сдвоенных или строенных комплектах.

Радиальные шариковые подшипники

Могут использоваться на свободном конце ШВП, где осевые нагрузки минимальны или отсутствуют.

Особенности данного типа:

— Восприятие радиальных нагрузок: в основном предназначены для восприятия радиальных нагрузок. Ограниченное восприятие осевых нагрузок: Могут воспринимать небольшие осевые нагрузки в обоих направлениях.

— Простота и экономичность: более просты и экономичны по сравнению с радиально-упорными подшипниками.

— Применение: подходят для опор, где требуется только радиальная поддержка и нет значительных осевых нагрузок.

Специализированные подшипники для опор ШВП

Многие производители подшипников предлагают специализированные серии радиально-упорных шарикоподшипников, оптимизированных для использования в опорах ШВП.

Эти подшипники часто имеют:

— Оптимизированный угол контакта: обычно 60 для максимальной осевой жесткости и грузоподъемности.

— Высокоточные классы: производятся с более высокими классами точности (например, P4, P2 по ISO) для обеспечения минимального биения и максимальной точности позиционирования.

— Специальные материалы: могут использоваться высококачественные стали для колец и шариков, а также специальные материалы для сепараторов (например, фенольные смолы, полиамиды) для повышения износостойкости, снижения трения и работы на высоких скоростях.

Предварительно подобранные комплекты: часто поставляются в виде подобранных комплектов из двух, трех или четырех подшипников, которые уже имеют заданный предварительный натяг. Это значительно упрощает монтаж и гарантирует оптимальную жесткость и точность без необходимости индивидуальной регулировки.

— Уплотнения: некоторые подшипники могут поставляться с интегрированными уплотнениями (контактными или бесконтактными) для защиты от загрязнений и удержания смазки, что особенно важно в условиях промышленной эксплуатации.

Конфигурации опорных подшипников для ШВП

Выбор конфигурации опорных подшипников зависит от требований к жесткости, грузоподъемности, скорости и точности ШВП. Наиболее распространенные конфигурации:

Фиксированная опора (приводной конец)

Обычно используется на конце, где винт приводится в движение. Здесь требуется максимальная жесткость и способность воспринимать значительные осевые нагрузки в обоих направлениях (при прямом и обратном ходе).

Конфигурации:

— Двойной комплект «спина к спине» (X-образная схема): два радиально-упорных подшипника устанавливаются так, что их широкие торцы обращены друг к другу. Обеспечивает высокую жесткость и способность воспринимать осевые нагрузки в обоих направлениях, а также компенсирует небольшие перекосы.

— Двойной комплект «лицом к лицу» (O-образная схема): два радиально-упорных подшипника устанавливаются так, что их узкие торцы обращены друг к другу. Также обеспечивает высокую жесткость и восприятие осевых нагрузок в обоих направлениях, но менее устойчив к перекосам по сравнению с X-образной схемой.

— Тройной или четверной комплект: для очень высоких требований к жесткости и грузоподъемности могут использоваться три или четыре подшипника, установленные в тандем или комбинировано.

Плавающая опора (свободный конец)

Используется на противоположном конце винта. Ее основная функция – поддерживать винт радиально и компенсировать тепловое расширение винта.

Конфигурации:

— Один радиально-упорный подшипник: устанавливается с минимальным предварительным натягом или без него, чтобы позволить винту свободно расширяться. Воспринимает радиальные нагрузки и небольшие осевые нагрузки в одном направлении.

— Один радиальный шариковый подшипник: самый простой и экономичный вариант, если осевые нагрузки на этом конце практически отсутствуют.

— Двойной комплект «спина к спине» или «лицом к лицу» с зазором: в некоторых случаях, когда требуется некоторая осевая жесткость, но при этом необходимо компенсировать тепловое расширение, могут использоваться сдвоенные подшипники, но с контролируемым осевым зазором.

Выбор и расчет подшипников

Правильный выбор подшипников для ШВП – критически важный этап проектирования. Он включает в себя:

— Определение нагрузок: расчет максимальных осевых и радиальных нагрузок, действующих на ШВП.

— Требования к жесткости: определение необходимой осевой и радиальной жесткости системы.

— Скорость вращения: максимальная скорость вращения винта ШВП.

— Требования к точности: класс точности ШВП и системы в целом.

— Условия эксплуатации: температура, наличие загрязнений, тип смазки.

— Расчет срока службы: выбор подшипников с достаточным расчетным сроком службы (L10 или L10a) для заданных условий.

— Выбор предварительного натяга: определение оптимального предварительного натяга для достижения требуемой жесткости без чрезмерного увеличения трения и снижения срока службы.

Производители подшипников предоставляют таблицы и рекомендации по выбору предварительного натяга для своих специализированных серий.

Монтаж и смазка

Правильный монтаж и адекватная смазка являются залогом долговечности и надежности опорных подшипников ШВП.

Правила монтажа:

— Чистота: монтаж должен производиться в чистых условиях, чтобы избежать попадания загрязнений в подшипник.

— Инструменты: использовать специальные монтажные инструменты, чтобы равномерно распределить усилие при посадке подшипника на вал или в корпус, избегая ударов по кольцам или шарикам.

— Предварительный натяг: при установке комплектов подшипников с предварительным натягом необходимо строго следовать инструкциям производителя, чтобы обеспечить правильное сжатие и избежать повреждения.

— Соосность: обеспечить высокую соосность опорных поверхностей для минимизации дополнительных нагрузок на подшипники.

Правильное смазывание:

— Тип смазки: выбор смазки (масло или пластичная смазка) зависит от скорости, температуры, нагрузок и условий эксплуатации. Для высокоскоростных и высокоточных ШВП часто используются специальные синтетические смазки с низким коэффициентом трения и хорошей стабильностью.

— Количество смазки: важно не использовать много смазки, так как избыток может привести к повышению температуры и увеличению трения.

— Периодичность: регулярное досмазывание или замена смазки в соответствии с рекомендациями производителя и условиями эксплуатации.

Производители шариковых подшипников для ШВП

Многие ведущие мировые производители подшипников предлагают специализированные серии для опор ШВП. Среди них:

— SKF (Швеция): серии BTM, BTN, BT1B, а также прецизионные радиально-упорные подшипники.

— FAG (Германия, часть Schaeffler Group): серии BSB, BSN, а также высокоточные радиально-упорные подшипники.

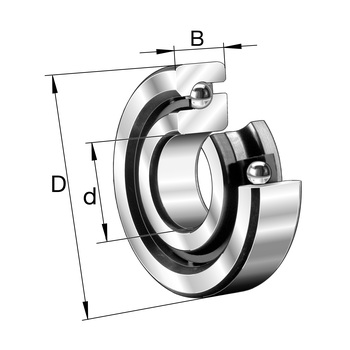

— NSK (Япония): серии TAC (для шарико-винтовых передач), а также прецизионные радиально-упорные подшипники.

— NTN (Япония): специализированные подшипники для ШВП.

Koyo (Япония): Подшипники для опор ШВП.

THK (Япония): хотя THK в первую очередь известна своими ШВП, они также предлагают компоненты для их опор.

Timken (США): предлагает радиально-упорные шариковые подшипники, подходящие для ШВП.

При выборе конкретного производителя и серии всегда рекомендуется обращаться к их каталогам и техническим специалистам для получения наиболее точной информации и рекомендаций.

Шарикоподшипники являются неотъемлемой частью шарико-винтовых опор, обеспечивая высокую точность, жесткость и долговечность работы ШВП. Правильный выбор типа, конфигурации, предварительного натяга, а также соблюдение рекомендаций по монтажу и смазке критически важны для достижения оптимальной производительности и максимального срока службы всей системы. Инвестиции в качественные специализированные подшипники и их правильное обслуживание окупаются за счет повышения надежности, точности и эффективности оборудования.
