История подшипника от древности до наших дней. От колеса до нанотехнологий
Подшипник – это не просто деталь, это фундаментальный элемент, который лежит в основе практически любой вращающейся машины, от детской игрушки до космического корабля. Его история – это история человеческого стремления к эффективности, снижению трения и покорению движения. От примитивных деревянных осей до высокоточных керамических компонентов, подшипник прошел долгий и увлекательный путь, отражая технологический прогресс цивилизации.
Древность — первые шаги к уменьшению трения
Идея уменьшения трения при вращении возникла задолго до появления самого термина «подшипник». Первые свидетельства использования примитивных подшипниковых устройств относятся к Древнему Египту. При строительстве пирамид, огромные каменные блоки перемещались на санях, под которые подкладывались бревна. Эти бревна, вращаясь, значительно снижали сопротивление, что можно считать прообразом роликового подшипника.
Однако истинным прорывом стало изобретение колеса около 3500 года до нашей эры. Колесо, вращающееся на неподвижной оси, стало первым настоящим подшипниковым узлом. Хотя первые оси были простыми деревянными или каменными стержнями, а втулки колес – просто отверстиями, это был революционный шаг. Со временем, для уменьшения износа и облегчения вращения, втулки стали изготавливать из более твердых пород дерева, а оси – из металла. Использовались также смазки – животные жиры и растительные масла.
В Древнем Риме и Греции уже применялись более сложные механизмы, такие как водяные мельницы и осадные машины, где оси вращались в бронзовых или железных втулках. Эти втулки, по сути, были первыми подшипниками скольжения.
Средневековье и ренессанс — зарождение идеи качения
Средневековье, несмотря на кажущийся застой, также внесло свой вклад. В это время активно развивались мельницы (водяные и ветряные), где требовались надежные опоры для вращающихся валов. Использовались в основном подшипники скольжения из дерева или металла.

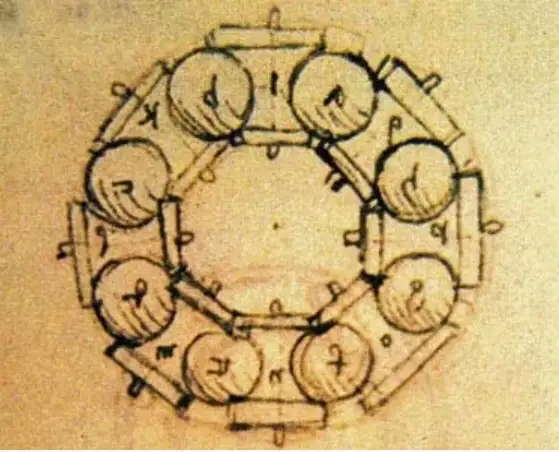

Настоящий прорыв в понимании принципов качения произошел в эпоху Ренессанса. Великий Леонардо да Винчи, гений своего времени, не только зарисовал, но и описал концепцию шарикового подшипника. В своих рукописях он изобразил устройство, где шарики, расположенные между двумя кольцами, должны были уменьшать трение. Хотя его идеи не были реализованы в то время из-за отсутствия необходимых технологий, они заложили основу для будущих изобретений.
XVII-XVIII века — первые практические применения
В XVII веке, с развитием часового дела и точной механики, появились первые практические применения подшипников качения. В 1660 году английский изобретатель Генри Миллер получил патент на «устройство для уменьшения трения в осях», которое можно считать одним из первых шариковых подшипников.
В XVIII веке, с началом промышленной революции, потребность в эффективных подшипниках резко возросла. Машины становились все более мощными и сложными, и трение стало серьезным препятствием для их развития. В 1794 году британский изобретатель Филипп Воган запатентовал первый шариковый подшипник с сепаратором, который удерживал шарики на равном расстоянии друг от друга, предотвращая их столкновение и улучшая работу подшипника.
XIX век — эпоха индустриализации и стандартизации
XIX век стал золотым веком для подшипников. Промышленная революция набирала обороты, и потребность в надежных и эффективных подшипниках стала критически важной для развития машиностроения.
Развитие тел качения
1883 год ознаменовался изобретением Фридрихом Фишером, немецким инженером, станка для массового производства идеально круглых шариков одинакового диаметра. Его инновация заключалась в использовании шлифовального круга с наклоном в 1,9°, что обеспечивало многоосевое вращение шариков во время шлифования. Это стало катализатором для серийного производства подшипников.
Появление роликовых подшипников
Параллельно с шариковыми, развивались и роликовые подшипники. В 1898 году американский изобретатель Генри Тимкен (TIMKEN) получил патент на конический роликоподшипник. Данная конструкция, изначально разработанная для повышения эффективности тележек, была быстро адаптирована и стандартизирована для применения в автомобильных ступицах. Ключевыми преимуществами изобретения стали: повышение плавности хода, снижение эксплуатационных затрат за счет уменьшения износа и потребности в ремонте/замене компонентов, а также общее улучшение динамических характеристик транспортных средств.
Стандартизация и массовое производство
С ростом спроса возникла необходимость в стандартизации размеров и допусков подшипников. Это позволило наладить массовое производство взаимозаменяемых деталей, что значительно удешевило и ускорило производство машин. К концу XIX века подшипники стали стандартными компонентами, доступными для широкого применения.
XX век — инновации, материалы и специализация
XX век ознаменовался бурным развитием технологий и материалов, что напрямую отразилось на эволюции подшипников.
Самоустанавливающиеся шарикоподшипники
В 1906 году, шведский инженер Свен Вингквист запатентовал однорядный самоустанавливающийся шарикоподшипник, который, однако, не справлялся с осевыми нагрузками. Решив эту проблему, в 1907 году он разработал усовершенствованную конструкцию. Этот новый самоустанавливающийся подшипник, благодаря двум рядам шариков и общей сферической дорожке качения во внешнем кольце, стал гораздо более устойчивым к перекосам. Такая конструкция эффективно компенсировала угловые смещения вала, что было критически важно для опор длинных и гибких валов. Ранее прогиб таких валов часто вызывал перегрев подшипников и их преждевременный выход из строя. Новое изобретение значительно продлило срок службы машин, снизило износ компонентов и повысило общую производственную эффективность. Для внедрения своего изобретения Вингквист основал компанию SKF (Svenska Kullagerfabriken), которая быстро наладила массовое производство этих усовершенствованных подшипников.
Новые материалы
Началось активное использование новых, более прочных и износостойких материалов, таких как легированные стали, а затем и керамика. Керамические подшипники, появившиеся во второй половине века, обладали рядом преимуществ: они были легче, устойчивее к коррозии, имели меньший коэффициент трения и могли работать при более высоких температурах.
Специализированные конструкции
Появилось огромное разнообразие специализированных подшипников, разработанных для конкретных условий эксплуатации. Это включало:
— Высокоскоростные: для авиационных двигателей и турбин.
— для экстремальных температур: для космической техники и промышленных печей.
— с низким трением: для точных измерительных приборов и медицинского оборудования.
— Гидродинамические и гидростатические: где смазка создает несущий слой, полностью разделяющий поверхности, что обеспечивает практически нулевое трение и огромный ресурс.
Автомобильная промышленность
Развитие автомобилестроения стало одним из главных драйверов прогресса в области подшипников. Конические роликовые подшипники стали стандартом для ступиц колес, а шарикоподшипники нашли широкое применение в трансмиссиях, двигателях и других узлах.
Автоматизация производства
Внедрение автоматизированных линий производства позволило выпускать подшипники с беспрецедентной точностью и скоростью.
XXI век — нанотехнологии, интеллектуализация и будущее
В XXI веке развитие подшипников продолжает идти по пути повышения точности, надежности, долговечности и интеграции с современными технологиями.
Нанотехнологии
Исследуются возможности применения наноматериалов для создания подшипников с уникальными свойствами, например, с самовосстанавливающимися поверхностями или сверхнизким трением. Нанопокрытия могут значительно увеличить износостойкость и снизить коэффициент трения существующих подшипников.
Интеллектуализация и «умные» подшипники
Современные подшипники все чаще оснащаются датчиками, позволяющими отслеживать их состояние в реальном времени. Это включает мониторинг температуры, вибрации, уровня смазки и даже износа. Такие «умные» подшипники позволяют прогнозировать отказы, оптимизировать техническое обслуживание и предотвращать дорогостоящие простои оборудования.
Новые материалы и покрытия
Продолжается поиск и разработка новых материалов. Помимо усовершенствованных керамик и композитов, активно исследуются материалы с особыми свойствами, например, для работы в агрессивных средах или при экстремальных температурах, где традиционные материалы не справляются. Разрабатываются новые типы покрытий, например, на основе алмазоподобного углерода (DLC), которые обеспечивают исключительную твердость и низкое трение.
Энергоэффективность
В условиях растущего внимания к энергосбережению, разработка подшипников с минимальным трением становится приоритетом. Это особенно важно для крупномасштабных промышленных установок, где даже незначительное снижение трения может привести к существенной экономии энергии.
Миниатюризация и микроэлектромеханические системы (МЭМС)
Развитие микроэлектроники и МЭМС требует создания миниатюрных подшипников с высокой точностью. Эти подшипники находят применение в медицинских имплантатах, микророботах, оптических устройствах и других высокотехнологичных областях.
Биосовместимые подшипники
Для медицинских применений, таких как протезы суставов, разрабатываются биосовместимые подшипники, которые не вызывают отторжения организмом и обладают длительным сроком службы.
3D-печать
Технологии 3D-печати открывают новые возможности для создания подшипников сложной формы, оптимизированных под конкретные нагрузки и условия эксплуатации, а также для быстрого создания прототипа и производства уникальных деталей.
История подшипника – это непрерывный процесс совершенствования, движимый человеческим гением и потребностями прогресса. От простых бревен под санями до интеллектуальных компонентов с нанопокрытиями, подшипник прошел путь от примитивного решения к высокотехнологичной детали, без которой невозможно представить современный мир. Его эволюция тесно связана с развитием цивилизации, и можно с уверенностью сказать, что в будущем подшипники продолжат играть ключевую роль в создании новых, более эффективных и совершенных машин и механизмов.
