Шариковые прецизионные подшипники — шпиндельные
Прецизионные шарикоподшипники (шпиндельные) — шариковые радиально-упорные подшипники с более высоким классом точности, чем стандартные серии. Как правило, выпускаются с классом точности P4, P3 и P2 (в свободной продаже большая редкость).
Для прецизионных подшипников доступны три варианта угла контакта: 15, 18 и 25 градусов.
В шпиндельных шарикоподшипниках используются шарики из подшипниковой стали или керамики. Керамические шарики превосходят стальные по ряду параметров: они выдерживают более высокие скорости и требуют меньше смазки (хотя полное отсутствие смазки, вопреки распространенному мнению, вредно). Основные недостатки керамических подшипников – их высокая стоимость и длительные сроки поставки. Тем не менее, их цена оправдана: при правильной эксплуатации и обслуживании они служат значительно дольше стальных аналогов.
Основные материалы для сепараторов — текстолит и полиамид (легкие и малошумные материалы).
Серии шпиндельных подшипников
— Серия 70 (например, 7007CDGA/P4A про-во SKF)
— Серия 72.. (например, 7204CG1UJ74 про-во SNR)
— Серия 719 (79) (например, B71905-E-T-P4S-UL про-во FAG или 7905A5TRSULP3 про-во NSK)
Различия маркировки шпиндельных подшипников у разных производителей затрудняет подбор аналогов. Однако, полное понимание расшифровки каждого символа (все буквы и цифры в маркировке шпиндельных подшипников имеют значение) позволяет легко находить эквивалентные изделия.
Мы не рекомендуем использовать подшипники российского или китайского производства. Причина проста: их качество настолько низкое, что они могут быстро вывести из строя дорогостоящий шпиндель. Экономия на таких подшипниках обернется гораздо большими расходами на ремонт шпинделя, который в разы дороже стоимости самих подшипников.
Серия 70
Радиально-упорные шарикоподшипники серии 70 воспринимают радиальные и осевые нагрузки (чем больше угол контакта, тем выше осевая грузоподъемность).
В основном, подшипники данной серии выпускаются в высокоточном исполнении (класс точности P4, P3, P2), но, в настоящий момент, производятся такие типы подшипников и в стандартном классе точности P6.
Открытые подшипники работают в пластичной смазке, в жидком масле или масляном тумане.
В закрытом исполнение (контактные резинометаллические уплотнения), подшипники заполнены пластичной высокоскоростной смазкой.
Для увеличения скоростных характеристик высокоточных подшипников, а также для увеличения срок службы вместо стальных шариков могут устанавливаться керамические шарики.
Серия 719
Радиально-упорные подшипники серии 719 / 79 воспринимают большие радиальные и осевые нагрузки (чем больше угол контакта, тем выше осевая грузоподъемность).
Открытые подшипники работают в пластичной смазке, в жидком масле или масляном тумане.
Подшипники данной серии могут быть закрыты высокоскоростными уплотнениями и наполнены специальной пластичной смазкой на весь срок службы (в суффиксе маркировки может стоять 2RS, 2RSD, S и т.д.).
Маркировка разных производителей
Европейская (таких производителей как SNR, SKF, FAG) и японская маркировка (таких производителей как NSK, KOYO, NACHI, NTN) в цифровом обозначении отличается на одну цифру.
Например, SNR 71906CVUJ74 = NSK 7906CTRSULP3.
Закрытые шпиндельные подшипники маркируются суффиксами 2RS, 2SRD, V1V после основной цифровой маркировки или префиксами S, MLE перед маркировкой.
Прецизионные подшипники американской фирмы TIMKEN и итальянской фирмы SNFA имеют абсолютно другую маркировку.

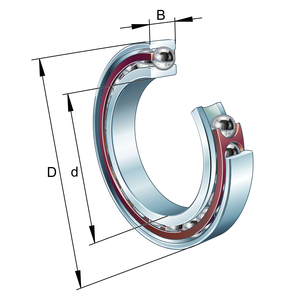

Таблица обозначений и размеров прецизионных шпиндельных шариковых однорядных радиально-упорных подшипников
| SKF | d, мм | D, мм | B, мм |
| 708CDGA/P4A | 8 | 22 | 7 |
| 708ACDGA/P4A | 8 | 22 | 7 |
| 7000CDGA/P4A | 10 | 26 | 8 |
| 7000ACDGA/P4A | 10 | 26 | 8 |
| 7001CDGA/P4A | 12 | 28 | 8 |
| 7001ACDGA/P4A | 12 | 28 | 8 |
| 7002CDGA/P4A | 15 | 32 | 9 |
| 7002ACDGA/P4A | 15 | 32 | 9 |
| 7003CDGA/P4A | 17 | 35 | 10 |
| 7003ACDGA/P4A | 17 | 35 | 10 |
| 7004CDGA/P4A | 20 | 42 | 12 |
| 7004ACDGA/P4A | 20 | 42 | 12 |
| 7005CDGA/P4A | 25 | 47 | 12 |
| 7005ACDGA/P4A | 25 | 47 | 12 |
| 7006CDGA/P4A | 30 | 55 | 13 |
| 7006ACDGA/P4A | 30 | 55 | 13 |
| 7007CDGA/P4A | 35 | 62 | 14 |
| 7007ACDGA/P4A | 35 | 62 | 14 |
| 7008CDGA/P4A | 40 | 68 | 15 |
| 7008ACDGA/P4A | 40 | 68 | 15 |
| 7009CDGA/P4A | 45 | 75 | 16 |
| 7009ACDGA/P4A | 45 | 75 | 16 |
| 7010CDGA/P4A | 50 | 80 | 16 |
| 7010ACDGA/P4A | 50 | 80 | 16 |
| 7011CDGA/P4A | 55 | 90 | 18 |
| 7011ACDGA/P4A | 55 | 90 | 18 |
| 7012CDGA/P4A | 60 | 95 | 18 |
| 7012ACDGA/P4A | 60 | 95 | 18 |
| 7013CDGA/P4A | 65 | 100 | 18 |
| 7013ACDGA/P4A | 65 | 100 | 18 |
| 7014CDGA/P4A | 70 | 110 | 20 |
| 7014ACDGA/P4A | 70 | 110 | 20 |
| 7015CDGA/P4A | 75 | 115 | 20 |
| 7015ACDGA/P4A | 75 | 115 | 20 |
| 7016CDGA/P4A | 80 | 125 | 22 |
| 7016ACDGA/P4A | 80 | 125 | 22 |
| 7017CDGA/P4A | 85 | 130 | 22 |
| 7017ACDGA/P4A | 85 | 130 | 22 |
| 7018CDGA/P4A | 90 | 140 | 24 |
| 7018ACDGA/P4A | 90 | 140 | 24 |
| 7020CDGA/P4A | 100 | 150 | 24 |
| 7020ACDGA/P4A | 100 | 150 | 24 |
| 71900CDGA/P4A | 10 | 22 | 6 |
| 71900ACDGA/P4A | 10 | 22 | 6 |
| 71901CDGA/P4A | 12 | 24 | 6 |
| 71901ACDGA/P4A | 12 | 24 | 6 |
| 71902CDGA/P4A | 15 | 28 | 7 |
| 71902ACDGA/P4A | 15 | 28 | 7 |
| 71903CDGA/P4A | 17 | 30 | 7 |
| 71903ACDGA/P4A | 17 | 30 | 7 |
| 71904CDGA/P4A | 20 | 37 | 9 |
| 71904ACDGA/P4A | 20 | 37 | 9 |
| 71905CDGA/P4A | 25 | 42 | 9 |
| 71905ACDGA/P4A | 25 | 42 | 9 |
| 71906CDGA/P4A | 30 | 47 | 9 |
| 71906ACDGA/P4A | 30 | 47 | 9 |
| 71907CDGA/P4A | 35 | 55 | 10 |
| 71907ACDGA/P4A | 35 | 55 | 10 |
| 71908CDGA/P4A | 40 | 62 | 12 |
| 71908ACDGA/P4A | 40 | 62 | 12 |
| 71909CDGA/P4A | 45 | 68 | 12 |
| 71909ACDGA/P4A | 45 | 68 | 12 |
| 71910CDGA/P4A | 50 | 72 | 12 |
| 71910ACDGA/P4A | 50 | 72 | 12 |
| 71911CDGA/P4A | 55 | 80 | 13 |
| 71911ACDGA/P4A | 55 | 80 | 13 |
| 71912CDGA/P4A | 60 | 85 | 13 |
| 71912ACDGA/P4A | 60 | 85 | 13 |
| 71913CDGA/P4A | 65 | 90 | 13 |
| 71913ACDGA/P4A | 65 | 90 | 13 |
| 71914CDGA/P4A | 70 | 100 | 16 |
| 71914ACDGA/P4A | 70 | 100 | 16 |
| 71915CDGA/P4A | 75 | 105 | 16 |
| 71915ACDGA/P4A | 75 | 105 | 16 |
| 71916CDGA/P4A | 80 | 110 | 16 |
| 71916ACDGA/P4A | 80 | 110 | 16 |
| 7200CDGA/P4A | 10 | 30 | 9 |
| 7200ACDGA/P4A | 10 | 30 | 9 |
| 7201CDGA/P4A | 12 | 32 | 10 |
| 7201ACDGA/P4A | 12 | 32 | 10 |
| 7202CDGA/P4A | 15 | 35 | 11 |
| 7202ACDGA/P4A | 15 | 35 | 11 |
| 7203CDGA/P4A | 17 | 40 | 12 |
| 7203ACDGA/P4A | 17 | 40 | 12 |
| 7204CDGA/P4A | 20 | 47 | 14 |
| 7204ACDGA/P4A | 20 | 47 | 14 |
| 7205CDGA/P4A | 25 | 52 | 15 |
| 7205ACDGA/P4A | 25 | 52 | 15 |
| 7206CDGA/P4A | 30 | 62 | 16 |
| 7206ACDGA/P4A | 30 | 62 | 16 |
| 7207CDGA/P4A | 35 | 72 | 17 |
| 7207ACDGA/P4A | 35 | 72 | 17 |
| 7208CDGA/P4A | 40 | 80 | 18 |
| 7208ACDGA/P4A | 40 | 80 | 18 |
| 7209CDGA/P4A | 45 | 85 | 19 |
| 7209ACDGA/P4A | 45 | 85 | 19 |
| 7210CDGA/P4A | 50 | 90 | 20 |
| 7210ACDGA/P4A | 50 | 90 | 20 |
| 7211CDGA/P4A | 55 | 100 | 21 |
| 7211ACDGA/P4A | 55 | 100 | 21 |
| 7212CDGA/P4A | 60 | 110 | 22 |
| 7212ACDGA/P4A | 60 | 110 | 22 |
| 7213CDGA/P4A | 65 | 120 | 23 |
| 7213ACDGA/P4A | 65 | 120 | 23 |
| 7214CDGA/P4A | 70 | 125 | 24 |
| 7214ACDGA/P4A | 70 | 125 | 24 |
| 7215CDGA/P4A | 75 | 130 | 25 |
| 7215ACDGA/P4A | 75 | 130 | 25 |
| 7216CDGA/P4A | 80 | 140 | 26 |
| 7216ACDGA/P4A | 80 | 140 | 26 |
| 7217CDGA/P4A | 85 | 150 | 28 |
| 7217ACDGA/P4A | 85 | 150 | 28 |
| 7218CDGA/P4A | 90 | 160 | 30 |
| 7218ACDGA/P4A | 90 | 160 | 30 |
| 7219CDGA/P4A | 95 | 170 | 32 |
| 7219ACDGA/P4A | 95 | 170 | 32 |
| 7220CDGA/P4A | 100 | 180 | 34 |
| 7220ACDGA/P4A | 100 | 180 | 34 |
