Что такое зазор в подшипнике и почему он важен

Зазор в подшипнике – это показатель, который описывает, насколько свободно кольца подшипника могут перемещаться друг относительно друга. Этот параметр критически важен при выборе конкретного типа подшипника для решения определенных технических задач. От правильного выбора зазора напрямую зависит долговечность детали, ее рабочая температура, а также уровень шума и вибрации во время работы.

Основные типы зазоров

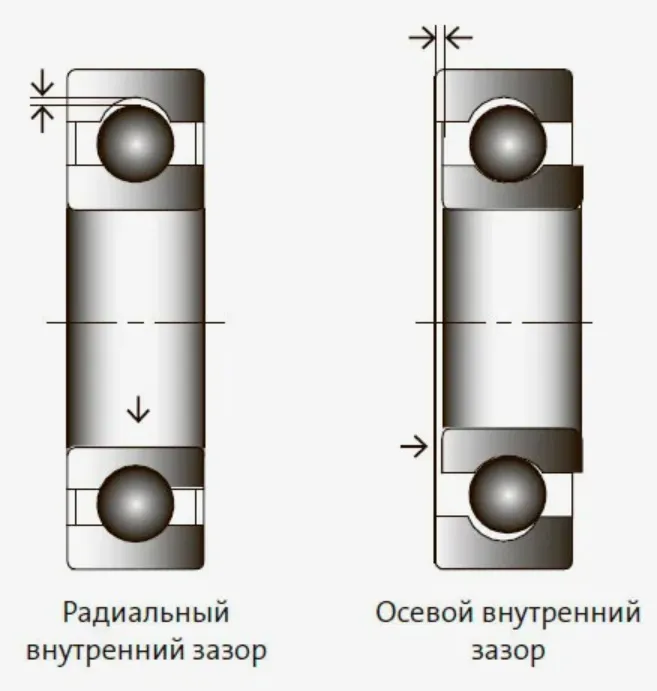

Радиальный зазор (тепловой зазор)

Этот зазор находится между внутренней поверхностью наружного кольца и наружной поверхностью внутреннего кольца. Его основная функция – обеспечить пространство для свободного расширения колец и роликов (или шариков) подшипника при нагреве. Это необходимо, потому что во время работы механизмов вал обычно нагревается сильнее других частей. Следовательно, кольца и тела качения подшипника также нагреваются и расширяются. Если бы такого зазора не было, подшипники быстро выходили бы из строя из-за чрезмерных нагрузок, вызванных термическим расширением.

Важно понимать, что слишком большой радиальный зазор, особенно без учета теплового расширения, может привести к значительным вибрациям вала, что также сократит срок службы всей конструкции. Поэтому радиальный зазор должен подбираться индивидуально, исходя из условий эксплуатации.

Осевой зазор

Этот зазор возникает при перемещении колец подшипника вдоль его оси. Он напрямую влияет на точность работы механизма: чем меньше осевой зазор, тем точнее вращение. Однако, если осевой зазор слишком мал, подшипник может заклинить. Минимальные осевые зазоры используются в подшипниках, предназначенных для работы на высоких скоростях. Тем не менее, при очень высоких скоростях тела качения могут начать проскальзывать, что ускоряет износ детали. С другой стороны, слишком большой осевой зазор также может вызвать вибрацию вала и привести к преждевременному выходу подшипника из строя.

Помимо двух основных типов зазоров, существуют и другие их разновидности, которые необходимо учитывать при выборе подшипника.

Начальный зазор

Этот тип зазора, также известный как заводской, является исходным. Его максимальные и минимальные значения всегда указываются в технической документации, прилагаемой к каждому подшипнику, а также могут быть найдены в заводской маркировке на самом изделии. Зазор обозначается цифровым значением от единицы до девятки, где каждая цифра соответствует определенной группе зазора. Для различных модификаций подшипников предусмотрены индивидуальные значения зазоров – они могут быть увеличенными, уменьшенными или нормальными. Например, маркировка «36-3512Н» указывает на двухрядный роликовый сферический подшипник третьей группы зазора с шестым классом точности. Такая система обозначений групп зазоров применяется на всех подшипниках отечественного производства.

У зарубежных производителей существует пять групп зазоров, однако в России наиболее распространены только три из них: стандартная группа, С4 (аналогичная нашей восьмой группе) и С3 (аналогичная нашей седьмой группе).

Посадочный зазор

Этот зазор формируется в процессе первой установки подшипника. Во время монтажа изделие подвергается некоторой деформации, что и приводит к его образованию. Деформация обусловлена как конструктивными особенностями посадочной зоны, так и методом установки внатяг.

Рабочий зазор

Рабочий зазор представляет собой радиальный зазор, который возникает после определенного периода эксплуатации подшипника в штатном режиме. Его значения могут варьироваться, изменяясь под воздействием температурных колебаний.

В заключение, следует подчеркнуть, что зазор – это критически важный параметр, который необходимо тщательно учитывать при подборе подшипника для конкретных условий эксплуатации. От его величины напрямую зависит эффективность и надежность работы всего механизма.
