Конические роликоподшипники
Конические роликоподшипники
Однорядные конические роликовые подшипники — радиально-упорные и способны воспринимать большие радиальные нагрузки и осевые (но только в одном направлении). Это самые распространенные конические роликоподшипники.
Осевая грузоподъемность в основном определяется углом контакта α; чем больше угол α, тем больше осевая грузоподъемность конического подшипника.
Однорядные конические роликоподшипники имеют разборную конструкцию, т.е. внутренний блок, состоящий из внутреннего кольца с комплектом роликов и сепаратором, может монтироваться отдельно от наружного кольца.

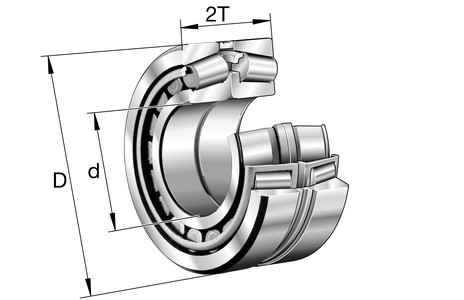

Если осевые нагрузки действуют в двух направлениях, в подшипниковый узел зеркально устанавливаются два однорядных конических роликоподшипника (в паре), укомплектованные дистанционным кольцом, обеспечивающим необходимый зазор между подшипниками. Также для этих целей часто используют двухрядный или четырёхрядный радиально-упорный роликоподшипник.
Сепараторы конических роликоподшипников изготавливают из стали или латуни.
Метрические серии конических роликоподшипников
Таблица размеров серии 302
| Обозначение | d, мм | D, мм | T, мм |
| 30205 | 25 | 52 | 16,25 |
| 30206 | 30 | 62 | 17,25 |
| 30207 | 35 | 72 | 18,25 |
| 30208 | 40 | 80 | 19,75 |
| 30209 | 45 | 85 | 20,75 |
| 30210 | 50 | 90 | 21,75 |
| 30211 | 55 | 100 | 22,75 |
| 30212 | 60 | 110 | 23,75 |
| 30213 | 65 | 120 | 24,75 |
Таблица размеров серии 320
| Обозначение | d, мм | D, мм | T, мм |
| 32004 | 20 | 42 | 15 |
| 320/22 | 22 | 44 | 15 |
| 32005 | 25 | 47 | 15 |
| 320/28 | 28 | 52 | 16 |
| 32006 | 30 | 55 | 17 |
| 320/32 | 32 | 58 | 17 |
| 32007 | 35 | 62 | 18 |
| 320/38 | 38 | 65 | 18 |
| 32008 | 40 | 68 | 19 |
| 320/42 | 42 | 72 | 20 |
| 32009 | 45 | 75 | 20 |
| 32010 | 50 | 80 | 20 |
| 32011 | 55 | 90 | 23 |
| 32012 | 60 | 95 | 23 |
| 32013 | 65 | 100 | 23 |
| 32014 | 70 | 110 | 25 |
| 32015 | 75 | 115 | 25 |
| 32016 | 80 | 125 | 29 |
| 32017 | 85 | 130 | 29 |
| 32018 | 90 | 140 | 32 |
| 32019 | 95 | 145 | 32 |
| 32020 | 100 | 150 | 32 |
Таблица размеров серии 303
| Обозначение | d, мм | D, мм | T, мм |
| 30302 | 15 | 42 | 14,25 |
| 30303 | 17 | 47 | 15,25 |
| 30304 | 20 | 52 | 16,25 |
| 30305 | 25 | 62 | 18,25 |
| 30306 | 30 | 72 | 20,75 |
| 30307 | 35 | 80 | 22,75 |
| 30308 | 40 | 90 | 25,25 |
| 30309 | 45 | 100 | 27,25 |
| 30310 | 50 | 110 | 29,25 |
| 30311 | 55 | 120 | 31,5 |
| 30312 | 60 | 130 | 33,5 |
Таблица размеров серии 332
| Обозначение | d, мм | D, мм | T, мм |
| 33205 | 25 | 52 | 22 |
| 332/28 | 28 | 58 | 24 |
| 33206 | 30 | 62 | 25 |
| 332/32 | 32 | 65 | 26 |
| 33207 | 35 | 72 | 28 |
| 33208 | 40 | 80 | 32 |
| 33209 | 45 | 85 | 32 |
| 33210 | 50 | 90 | 32 |
| 33211 | 55 | 100 | 35 |
| 33212 | 60 | 110 | 38 |
| 33213 | 65 | 120 | 41 |
| 33214 | 70 | 125 | 41 |
| 33215 | 75 | 130 | 41 |
| 33216 | 80 | 140 | 46 |
| 33217 | 85 | 150 | 49 |
| 33218 | 90 | 160 | 55 |
| 33219 | 95 | 170 | 58 |
| 33220 | 100 | 180 | 63 |
| 33221 | 110 | 190 | 68 |
Дюймовые серии конических роликоподшипников
Обратите внимание, что номера внутренней и наружной части подшипников данной серии разные! К одному внутреннему кольцу могут подходить несколько наружных и наоборот. Соответственно, может изменятся внутренний или наружный размер подшипника и его высота.
Номера внутреннего и внешнего кольца в маркировке пишутся через дробь, причем, первым идет номер внутреннего кольца.
Например, HM88542/HM88510 — номер подшипника.
HM88542 — номер внутреннего кольца
HM88510 — номер наружного кольца.
Таблица размеров подшипников серии HM
| Внутренняя обойма | Наружная обойма | Подшипник в сборе | d, мм | D, мм | T, мм |
| HM204043 | HM204010 | HM204043/ HM204010 | 39,987 | 90,975 | 32 |
| HM212044 | HM212011 | HM212044/ HM212011 | 60,325 | 122,238 | 38,1 |
| HM212047 | HM212047/ HM212011 | 63,500 | |||
| HM212049 | HM212049/ HM212011 | 66,675 | |||
| HM212010 | HM212049/ HM212010 | ||||
| HM215249 | HM215210 | HM215249/ HM215210 | 75,987 | 131,975 | 39 |
| HM218248 | HM218210 | HM218248/ HM218210 | 89,974 | 146,975 | 40 |
| HM220149 | HM220110 | HM220149/ HM220110 | 99,975 | 156,975 | 42 |
| HM516449C | HM516410 | HM516449C/ HM516410 | 82,550 | 133,350 | 39,688 |
| HM518445 | HM518410 | HM518445/ HM518410 | 88,900 | 152,400 | 39,688 |
| HM801346 | HM801310 | HM801346/ HM801310 | 38,100 | 82,550 | 29,370 |
| HM801349 | HM801349/ HM801310 | 40,483 | 82,550 | 28,575 | |
| HM803145 | HM803145/ HM803110 | 41,275 | 88,900 | 30,163 | |
| HM803146 | HM803146/ HM803110 | 30,162 | |||
| HM803149 | HM803110 | HM803149/ HM803110 | 44,450 | 30,162 | |
| HM803149 | HM803112 | HM803149/ HM803112 | 92,075 | 30,162 | |
| HM804840 | HM804810 | HM804840/ HM804810 | 41,275 | 95,250 | 30,162 |
| HM804843 | HM804843/ HM804810 | 44,450 | 30,162 | ||
| HM804846 | HM804846/ HM804810 | 47,625 | 30,162 | ||
| HM807040 | HM807010 | HM807040/ HM807010 | 44,450 | 104,775 | 36,512 |
| HM807044 | HM807044/ HM807010 | 49,212 | 36,512 | ||
| HM807046 | HM807046/ HM807010 | 50,800 | 36,512 | ||
| HM807048 | HM807048/ HM807010 | 54,487 | 36,512 | ||
| HM807049 | HM807049/ HM807010 | 53,975 | 36,512 | ||
| HM813841 | HM813810 | HM813841/ HM813810 | 60,325 | 127 | 36,512 |
| HM813842 | HM813842/ HM813810 | 63,500 | 36,512 | ||
| HM813843 | HM813843/ HM813810 | 61,912 | 36,512 | ||
| HM813849 | HM813849/ HM813810 | 71,438 | 36,512 | ||
| HM813840 | HM813811 | HM813840/ HM813811 | 55,562 | 36,512 | |
| HM813841 | HM813841/ HM813811 | 60,325 | 36,512 | ||
| HM813849 | HM813849/ HM813811 | 71,438 | 36,512 | ||
| HM81649 | HM81610 | HM81649/ HM81610 | 15,987 | 46,975 | 21 |
| HM88542 | HM88510 | HM88542/ HM88510 | 31,750 | 73,025 | 29,37 |
| HM88547 | HM88547/ HM88510 | 33,338 | 29,37 | ||
| HM88648 | HM88610 | HM88648/ HM88610 | 35,717 | 72,233 | 25,400 |
| HM88649 | HM88649/ HM88610 | 34,925 | 25,400 | ||
| HM89443 | HM89410 | HM89443/ HM89410 | 33,338 | 76,200 | 29,370 |
| HM89446 | HM89446/ HM89410 | 34,925 | 29,370 | ||
| HM89448 | HM89448/ HM89410 | 36,512 | 29,370 | ||
| HM89449 | HM89449/ HM89410 | 36,512 | 29,370 | ||
| HM903245 | HM903210 | HM903245/ HM903210 | 41,275 | 95,250 | 30,958 |
| HM903249 | HM903249/ HM903210 | 44,450 | 30,958 | ||
| HM905843 | HM905810 | HM905843/ HM905810 | 44,987 | 104,986 | 32,512 |
| HM911244 | HM911210 | HM911244/ HM911210 | 59,987 | 130,175 | 34,100 |
| HM911245 | HM911245/ HM911210 | 60,325 | 36,512 | ||
| HM911244 | HM911216 | HM911244/ HM911216 | 59,987 | 134,983 | 33,449 |
Смазываться роликовые конические подшипники могут жидким маслом или пластичной смазкой.
Рабочая температура эксплуатации конических подшипников от -30°С до + 120°С.
