Радиальные шарикоподшипники

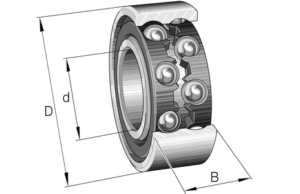

Шариковые радиальные подшипники могут быть однорядными (один ряд шариков) и двухрядными (два ряда шариков). Такие шарикоподшипники работают с минимальными потерями на трение и, следовательно, допускают наибольшую частоту вращения, по сравнению с любыми другими типами подшипников (роликовыми, игольчатыми или шарнирными).
Радиальные шарикоподшипники имеют неразборную конструкцию.

Радиальные шарикоподшипники однорядные

Описание

Однорядные шарикоподшипники – наиболее распространенный тип подшипников. Конструкция позволяет им воспринимать, в основном, радиальные нагрузки и умеренные двусторонние осевые нагрузки.
Сепараторы в основном штампованные стальные с центрированием по телам качения. Применяются также массивные сепараторы из полиамида и латуни. Обычно такие сепараторы центрируются по бортам наружных колец.
Радиальные однорядные шарикоподшипники изготавливаются открытыми без смазки, а также закрытыми с заложенной пластичной смазкой на весь срок службы. Бесконтактные металлические шайбы и контактные резинометаллические уплотнения защищают подшипник от внешних загрязнений, а также от потери смазки. Если в месте, где работает подшипник много влаги или пыли, выбирайте шарикоподшипник с уплотнениями типа 2RS, они контактные и лучше, чем ZZ защищают от таких видов загрязнений. Если загрязнений немного, а скорости вращения вала высокие, лучше применять подшипники закрытые металлическими шайбами, они бесконтактные, что обеспечивают скорость вращения такую же, как у открытого.
У многих производителей маркировка защитных уплотнений разная. Самые популярные маркировки: ZZ, 2ZR, 2Z — металлические шайбы, 2RS, 2RS1, 2RSH, DDU, LLU, 2RSR, EE — резинометаллические уплотнения.
Например:

6003ZZ = 6003-2ZR = 6003-2Z

6005-2RS = 6005-2RSH = 6005LLU = 6005DDU = 6005-2RSR = 6005EE=6005-2RS1

Рис.1 — открытый.

Рис.2 — закрытый бесконтактными металлическими шайбами (2Z, ZZ).

Рис.3 — закрытый контактными резинометаллическими уплотнениями (2RS, 2RSR, 2RS1, DD, DDU, LLU).

Выпускаются также подшипники, закрытые бесконтактными резинометаллическими уплотнениями (2RU, 2RSL, VV)

Радиальные шарикоподшипники выпускаются, как с нормальным внутренним зазором, так и с зазором больше (C3, C4, C5 и так далее) или меньше нормального (C1, C2).

Серии однорядных подшипников

Стандартные серии

Серия 60 (открытые, закрытые 2RS и ZZ)

Серия 62 (открытые, закрытые 2RS и ZZ)

Серия 63 (открытые, закрытые 2RS и ZZ)

Узкие серии

В Японии, Европе и Америке такой тип подшипников обозначается по-разному:

618 — обозначение европейских и американских производителей.

68 — обозначение японских производителей.

Например:

61805-2Z (SKF)=6805ZZ (KOYO)

Это полностью аналогичные подшипники шведского производителя SKF и японского производителя KOYO.

61801-2RSR (FAG)=6801DD (NSK)

Это полные аналоги германского производителя FAG и японского производителя NSK.

Серия 618 / 68 (открытые, закрытые 2RS и ZZ)

Серия 619 / 69 (открытые, закрытые 2RS и ZZ)

Серия 160 (открытые, закрытые 2RS и ZZ)

Широкие серии

Данные подшипники являются радиальными. Они закрыты контактными резинометаллическими уплотнениями (2RS). Уплотнения отлично защищают подшипник от грязи, мелкой пыли, влаги и вытекания смазки, которая уже заложена весь срок службы.
Благодаря увеличенной посадочной площади, подшипники широкой серии более долговечны в использовании в сравнении со стандартной серией.
Альтернативные маркировки уплотнений разных производителей: 2RS1, 2RSR, EE и др.

Серия 622 (закрытые 2RS)

Серия 623 (закрытые 2RS)

Серия 630 (закрытые 2RS)

Область применения

— Трансмиссии — Электромоторы и генераторы — Электроприборы — Насосы и компрессоры

— Воздуходувы и вентиляторы- Переключатели скоростей — Коробки передач и зубчатые приводы

— Деревообрабатывающие станки — Газонное и садовое оборудование — Турбины — Элеваторы

— Сельскохозяйственная техника- Строительная техника — Нефтедобывающая техника — Краны и лебедки

— Транспортное оборудование — Ручной электроинструмент — Промышленные клапаны — Прокатные станы

— Текстильное оборудование — Бумагоделательное оборудование — Печатные станки — Упаковочные линии

— Оборудование для пищевой промышленности — Промышленные муфты — Робототехника (тонкие серии)

— Медицинское и стоматологическое оборудование

— Подвижные соединения

— Подвижные соединения — Роликовые коньки и скейтборды (608ZZ)

— Внутренние полозья (608ZZ)

---

Таблица обозначений и размеров

Обозначение	d, мм	D, мм	B, мм
6001-2Z	12	28	8
6001-RS1	12	28	8
6001-RSH	12	28	8
6001-Z	12	28	8
6002	15	32	9
6002-2RSH	15	32	9
6002-2Z	15	32	9
6002-RS1	15	32	9
6002-RSH	15	32	9
6002-Z	15	32	9
6003	17	35	10
6003-2RSH	17	35	10
6003-2Z	17	35	10
6003-RSH	17	35	10
6003-Z	17	35	10
6004	20	42	12
6004-2RSH	20	42	12
6004-2Z	20	42	12
6004-RSH	20	42	12
6004-Z	20	42	12
6005	25	47	12
6005-2RSH	25	47	12
6005-2Z	25	47	12
6005-2ZNR	25	47	12
6005-RSH	25	47	12
6005-Z	25	47	12
6006	30	55	13
6006-2RS1	30	55	13
6006-2Z	30	55	13
6006-RS1	30	55	13
6006-Z	30	55	13
6007	35	62	14
6007-2RS1	35	62	14
6007-2Z	35	62	14
6007-RS1	35	62	14
6007-Z	35	62	14
6008	40	68	15
6008-2RS1	40	68	15
6008-2Z	40	68	15
6008-RS1	40	68	15
6008-Z	40	68	15
6009	45	75	16
6009-2RS1	45	75	16
6009-2Z	45	75	16
6009-RS1	45	75	16
6009-Z	45	75	16
6010	50	80	16
6010-2RS1	50	80	16
6010-2Z	50	80	16
6010-RS1	50	80	16
6010-Z	50	80	16
6011	55	90	18
6011-2RS1	55	90	18
6011-2Z	55	90	18
6011-RS1	55	90	18
6011-Z	55	90	18
6012	60	95	18
6012-2RS1	60	95	18
6012-2Z	60	95	18
6012-RS1	60	95	18
6012-Z	60	95	18
6013	65	100	18
6013-2RS1	65	100	18
6013-2Z	65	100	18
6013-RS1	65	100	18
6013-Z	65	100	18
6014	70	110	20
6014-2RS1	70	110	20
6014-2Z	70	110	20
6014-Z	70	110	20
6015	75	115	20
6015-2RS1	75	115	20
6015-2Z	75	115	20
6015-Z	75	115	20
6016	80	125	22
6016-2RS1	80	125	22
6016-2Z	80	125	22
6016-Z	80	125	22
6017	85	130	22
6017-2RS1	85	130	22
6017-2Z	85	130	22
6017-Z	85	130	22
6018	90	140	24
6018-2RS1	90	140	24
6018-2Z	90	140	24
6018-Z	90	140	24
6019	95	145	24
6019-2RS1	95	145	24
6019-2Z	95	145	24
6020	100	150	24
6020-2RS1	100	150	24
6020-2Z	100	150	24
6020-Z	100	150	24
6021	105	160	26
6021-2RS1	105	160	26
6021-2Z	105	160	26
6022	110	170	28
6022-2RS1	110	170	28
6022-2Z	110	170	28
6024	120	180	28
6024-2RS1	120	180	28
6024-2Z	120	180	28
6024-Z	120	180	28
6026	130	200	33
6028	140	210	33
6030	150	225	35
6032M	160	240	38
6034M	170	260	42
6036M	180	280	46
6038M	190	290	46
6040M	200	310	51
6044M	220	340	56
6048M	240	360	56
607	7	19	6
607-2RSH	7	19	6
607-2Z	7	19	6
607-RSH	7	19	6
607-Z	7	19	6
608	8	22	7
608-2RSH	8	22	7
608-2RSL	8	22	7
608-2Z	8	22	7
608-RSH	8	22	7
608-Z	8	22	7
609	9	24	7
609-2RS1	9	24	7
609-2RSH	9	24	7
609-2Z	9	24	7
609-RS1	9	24	7
609-RSH	9	24	7
609-Z	9	24	7
618/4	4	9	2,5
618/5	5	11	3
618/6	6	13	3,5
618/7	7	14	3,5
618/8	8	16	4
618/9	9	17	4
61800	10	19	5
61800-2RS1	10	19	5
61800-2Z	10	19	5
61801	12	21	5
61801-2RS1	12	21	5
61801-2Z	12	21	5
61802	15	24	5
61802-2RS1	15	24	5
61802-2Z	15	24	5
61803	17	26	5
61803-2RS1	17	26	5
61803-2Z	17	26	5
61804	20	32	7
61804-2RS1	20	32	7
61804-2RZ	20	32	7
61805	25	37	7
61805-2RS1	25	37	7
61805-2RZ	25	37	7
61806	30	42	7
61806-2RS1	30	42	7
61807	35	47	7
61807-2RS1	35	47	7
61808	40	52	7
61808-2RS1	40	52	7
61809	45	58	7
61809-2RS1	45	58	7
61810	50	65	7
61810-2RS1	50	65	7
61811	55	72	9
61811-2RS1	55	72	9
61812	60	78	10
61812-2RS1	60	78	10
61813	65	85	10
61813-2RS1	65	85	10
61814	70	90	10
61814-2RS1	70	90	10
61815	75	95	10
61815-2RS1	75	95	10
61816	80	100	10
61816-2RS1	80	100	10
61817	85	110	13
61817-2RS1	85	110	13
61818	90	115	13
61818-2RS1	90	115	13
61820	100	125	13
61820-2RS1	100	125	13
61821	105	130	13
61821-2RS1	105	130	13
61822	110	140	16
61822-2RS1	110	140	16
61824	120	150	16
61824-2RS1	120	150	16
61 826	130	165	18
61826-2RS1	130	165	18
61828	140	175	18
61828-2RS1	140	175	18
61830MA	150	190	20
61832MA	160	200	20
61834	170	215	22
61836MA	180	225	22
61838MA	190	240	24
61840MA	200	250	24
61844MA	220	270	24
61848MA	240	300	28
61852MA	260	320	28
61856MA	280	350	33
61860MA	300	380	38
61864MA	320	400	38
61868MA	340	420	38
61872MA	360	440	38
61876MA	380	480	46
619/4-2Z	4	11	4
619/5	5	13	4
619/5-2Z	5	13	4
619/6-2Z	6	15	5
619/7-2Z	7	17	5
619/8-2Z	8	19	6
619/9	9	20	6
619/9-2Z	9	20	6
61900	10	22	6
61900-2RS1	10	22	6
61900-2Z	10	22	6
61901	12	24	6
61901-2RS1	12	24	6
61901-2Z	12	24	6
61902	15	28	7
61902-2RS1	15	28	7
61902-2Z	15	28	7
61903	17	30	7
61903-2RS1	17	30	7
61903-2Z	17	30	7
61904	20	37	9
61904-2RS1	20	37	9
61904-2RZ	20	37	9
61905	25	42	9
61905-2RS1	25	42	9
61905-2RZ	25	42	9
61906	30	47	9
61906-2RS1	30	47	9
61906-2RZ	30	47	9
61907	35	55	10
61907-2RZ	35	55	10
61908	40	62	12
61908-2RS1	40	62	12
61908-2RZ	40	62	12
61909	45	68	12
61909-2RS1	45	68	12
61910	50	72	12
61910-2RS1	50	72	12
61911	55	80	13
61912	60	85	13
61913	65	90	13
61914	70	100	16
61915	75	105	16
61916	80	110	16
62/22-2RS1	22	50	14
62/28-2RS1	28	58	16
6200	10	30	9
6200-2RSH	10	30	9
6200-2Z	10	30	9
6200-2ZNR	10	30	9
6200-RSH	10	30	9
6200-Z	10	30	9
6201	12	32	10
6201-2RSH	12	32	10
6201-2RSL	12	32	10
6201-2Z	12	32	10
6201-RSH	12	32	10
6201-Z	12	32	10
6202	15	35	11
6202-2RSH	15	35	11
6202-2RSL	15	35	11
6202-2Z	15	35	11
6202-RSH	15	35	11
6202-Z	15	35	11
6203	17	40	12
6203-2RSH	17	40	12
6203-2Z	17	40	12
6203-RSH	17	40	12
6203-Z	17	40	12
6204	20	47	14
6204-2RSH	20	47	14
6204-2Z	20	47	14
6204-RSH	20	47	14
6204-Z	20	47	14
6205	25	52	15
6205-2RSH	25	52	15
6205-2Z	25	52	15
6205-RSH	25	52	15
6205-Z	25	52	15
6206	30	62	16
6206-2RS1	30	62	16
6206-2Z	30	62	16
6206-RS1	30	62	16
6206-Z	30	62	16
6207	35	72	17
6207-2RS1	35	72	17
6207-2Z	35	72	17
6207-RS1	35	72	17
6207-Z	35	72	17
6208	40	80	18
6208-2RS1	40	80	18
6208-2Z	40	80	18
6208-RS1	40	80	18
6208-Z	40	80	18
6209	45	85	19
6209-2RS1	45	85	19
6209-2Z	45	85	19
6209-RS1	45	85	19
6209-Z	45	85	19
6210	50	90	20
6210-2RS1	50	90	20
6210-2Z	50	90	20
6210-2ZNR	50	90	20
6210-RS1	50	90	20
6210-Z	50	90	20
6211	55	100	21
6211-2RS1	55	100	21
6211-2Z	55	100	21
6211-RS1	55	100	21
6211-Z	55	100	21
6212	60	110	22
6212-2RS1	60	110	22
6212-2Z	60	110	22
6212-RS1	60	110	22
6212-Z	60	110	22
6213	65	120	23
6213-2RS1	65	120	23
6213-2Z	65	120	23
6213-RS1	65	120	23
6213-Z	65	120	23
6214	70	125	24
6214-2RS1	70	125	24
6214-2Z	70	125	24
6214-RS1	70	125	24
6214-Z	70	125	24
6215	75	130	25
6215-2RS1	75	130	25
6215-2Z	75	130	25
6215-RS1	75	130	25
6215-Z	75	130	25
6216	80	140	26
6216-2RS1	80	140	26
6216-2Z	80	140	26
6216-RS1	80	140	26
6216-Z	80	140	26
6217	85	150	28
6217-2RS1	85	150	28
6217-2Z	85	150	28
6217-Z	85	150	28
6218	90	160	30
6218-2RS1	90	160	30
6218-2Z	90	160	30
6218-Z	90	160	30
6219	95	170	32
6219-2Z	95	170	32
6220	100	180	34
62200-2RS1	10	30	14
62201-2RS1	12	32	14
62202-2RS1	15	35	14
6220-2RS1	100	180	34
6220-2Z	100	180	34
62203-2RS1	17	40	16
62204-2RS1	20	47	18
62205-2RS1	25	52	18
62206-2RS1	30	62	20
62207-2RS1	35	72	23
62208-2RS1	40	80	23
62209-2RS1	45	85	23
6220-Z	100	180	34
6221	105	190	36
62210-2RS1	50	90	23
62211-2RS1	55	100	25
62212-2RS1	60	110	28
6221-2Z	105	190	36
62213-2RS1	65	120	31
62214-2RS1	70	125	31
6222	110	200	38
6222-2Z	110	200	38
6224	120	215	40
6226	130	230	40
6228	140	250	42
623	3	10	4
6230	150	270	45
62300-2RS1	10	35	17
62301-2RS1	12	37	17
62302-2RS1	15	42	17
62303-2RS1	17	47	19
62304-2RS1	20	52	21
62305-2RS1	25	62	24
62306-2RS1	30	72	27
62307-2RS1	35	80	31
62308-2RS1	40	90	33
62309-2RS1	45	100	36
62310-2RS1	50	110	40
6232M	160	290	48
623-2RS1	3	10	4
623-2Z	3	10	4
6234M	170	310	52
6236M	180	320	52
624	4	13	5
624-2Z	4	13	5
625	5	16	5
625-2RS1	5	16	5
625-2Z	5	16	5
625-Z	5	16	5
626	6	19	6
626-2RSH	6	19	6
626-2Z	6	19	6
626-RSH	6	19	6
626-Z	6	19	6
627	7	22	7
627-2RSH	7	22	7
627-2Z	7	22	7
627-Z	7	22	7
628/4-2Z	4	9	3,5
628/5-2Z	5	11	4
628/6-2Z	6	13	5
628/7-2Z	7	14	5
628/8-2Z	8	16	5
628/9-2Z	9	17	5
629	9	26	8
629-2RSH	9	26	8
629-2Z	9	26	8
629-Z	9	26	8
63/22	22	56	16
630/8-2RS1	8	22	11
6300	10	35	11
63000-2RS1	10	26	12
63001-2RS1	12	28	12
63002-2RS1	15	32	13
6300-2RS1	10	35	11
6300-2RSH	10	35	11
6300-2Z	10	35	11
63003-2RS1	17	35	14
63004-2RS1	20	42	16
63005-2RS1	25	47	16
63006-2RS1	30	55	19
63007-2RS1	35	62	20
63008-2RS1	40	68	21
63009-2RS1	45	75	23
6300-Z	10	35	11
6301	12	37	12
63010-2RS1	50	80	23
6301-2RSH	12	37	12
6301-2Z	12	37	12
6301-RSH	12	37	12
6301-Z	12	37	12
6302	15	42	13
6302-2RS1	15	42	13
6302-2RSH	15	42	13
6302-2Z	15	42	13
6302-RS1	15	42	13
6302-RSH	15	42	13
6302-Z	15	42	13
6303	17	47	14
6303-2RSH	17	47	14
6303-2Z	17	47	14
6303-RS1	17	47	14
6303-RSH	17	47	14
6303-Z	17	47	14
6304	20	52	15
6304-2RS1	20	52	15
6304-2Z	20	52	15
6304-RS1	20	52	15
6304-Z	20	52	15
6305	25	62	17
6305-2RS1	25	62	17
6305-2Z	25	62	17
6305-RS1	25	62	17
6305-Z	25	62	17
6306	30	72	19
6306-2RS1	30	72	19
6306-2Z	30	72	19
6306-RS1	30	72	19
6306-Z	30	72	19
6307	35	80	21
6307-2RS1	35	80	21
6307-2Z	35	80	21
6307-RS1	35	80	21
6307-Z	35	80	21
6308	40	90	23
6308-2RS1	40	90	23
6308-2Z	40	90	23
6308-RS1	40	90	23
6308-Z	40	90	23
6309	45	100	25
6309-2RS1	45	100	25
6309-2Z	45	100	25
6309-RS1	45	100	25
6309-Z	45	100	25
6310	50	110	27
6310-2RS1	50	110	27
6310-2Z	50	110	27
6310-RS1	50	110	27
6310-Z	50	110	27
6311	55	120	29
6311-2RS1	55	120	29
6311-2Z	55	120	29
6311-RS1	55	120	29
6311-Z	55	120	29
6312	60	130	31
6312-2RS1	60	130	31
6312-2Z	60	130	31
6312-RS1	60	130	31
6312-Z	60	130	31
6313	65	140	33
6313-2RS1	65	140	33
6313-2Z	65	140	33
6313-Z	65	140	33
6314	70	150	35
6314-2RS1	70	150	35
6314-2Z	70	150	35
6314-Z	70	150	35
6315	75	160	37
6315-2RS1	75	160	37
6315-2Z	75	160	37
6315-Z	75	160	37
6 316	80	170	39
6316-2RS1	80	170	39
6316-2Z	80	170	39
6316-Z	80	170	39
6317	85	180	41
6317-2Z	85	180	41
6318	90	190	43
6318-2RS1	90	190	43
6318-2Z	90	190	43
6319	95	200	45
6320	100	215	47
6321	105	225	49
6322	110	240	50
6 324	120	260	55
6326M	130	280	58
6328M	140	300	62
634-2Z	4	16	5
635	5	19	6
635-2Z	5	19	6
6403	17	62	17
6404	20	72	19
6405	25	80	21
6406	30	90	23
6407	35	100	25
6408	40	110	27
6409	45	120	29
6410	50	130	31
6411	55	140	33
6412	60	150	35
6413	65	160	37
6414	70	180	42
6415	75	190	45
6416	80	200	48
6417	85	210	52
6418	90	225	54
16002	15	32	8
16002-2Z	15	32	8
16003	17	35	8
16003-2Z	17	35	8
16004	20	42	8
16005	25	47	8
16006	30	55	9
16007	35	62	9
16008	40	68	9
16009	45	75	10
16010	50	80	10
16011	55	90	11
16012	60	95	11
16013	65	100	11
16014	70	110	13
16015	75	115	13
16016	80	125	14
16017	85	130	14
16018	90	140	16
16019	95	145	16
16020	100	150	16
16021	105	160	18
16022	110	170	19
16024	120	180	19
16026	130	200	22
16028	140	210	22
16030	150	225	24
16032	160	240	25
16034	170	260	28
16036	180	280	31
16038	190	290	31
16040	200	310	34
16044	220	340	37
16100	10	28	8
16100-2Z	10	28	8
16101	12	30	8

---

Радиальные шариковые подшипники двухрядные

---

Описание

Двухрядные радиальные шариковые подшипники предназначены для работы в узлах и механизмах, технические требования которых подразумевают восприятие больших нагрузок с сохранением высоких частот вращения.
Двухрядные шарикоподшипники имеют два ряда шариков, что позволяет им выдерживать гораздо большие нагрузки, чем могут взять на себя аналогичные однорядные шарикоподшипники, при тех же диаметрах наружного и внутреннего кольца.

---

Серии двухрядных подшипников

Серия 42 (открытые, закрытые 2RS)

Серия 43 (открытые, закрытые 2RS)

---

Таблица обозначений и размеров шариковых двухрядных радиальных подшипников

Обозначение	d, мм	D, мм	B, мм
4200ATN9	10	30	14
4201ATN9	12	32	14
4202ATN9	15	35	14
4203ATN9	17	40	16
4204ATN9	20	47	18
4205ATN9	25	52	18
4206ATN9	30	62	20
4207ATN9	35	72	23
4208ATN9	40	80	23
4209ATN9	45	85	23
4210ATN9	50	90	23
4211ATN9	55	100	25
4212ATN9	60	110	28
4213ATN9	65	120	31
4214ATN9	70	125	31
4302ATN9	15	42	17
4303ATN9	17	47	19
4304ATN9	20	52	21
4305ATN9	25	62	24
4306ATN9	30	72	27
4307ATN9	35	80	31
4308ATN9	40	90	33
4310ATN9	50	110	40
4311ATN9	55	120	43
4312ATN9	60	130	46
